Pour remplacer une vis métrique, relevez séparément son diamètre nominal, le pas de son filetage et sa longueur, selon la forme de sa tête. Vérifiez aussi le type de filetage, la matière et les caractéristiques de l’assemblage : des vis proches en apparence ne sont pas forcément compatibles.
Pour identifier une vis à métaux métrique avant de la remplacer, mesurez trois dimensions : le diamètre extérieur du filetage, la distance entre deux filets et la longueur selon le type de tête. Ces mesures permettent de distinguer des références proches, mais elles ne suffisent pas toujours à garantir la compatibilité avec l’assemblage.

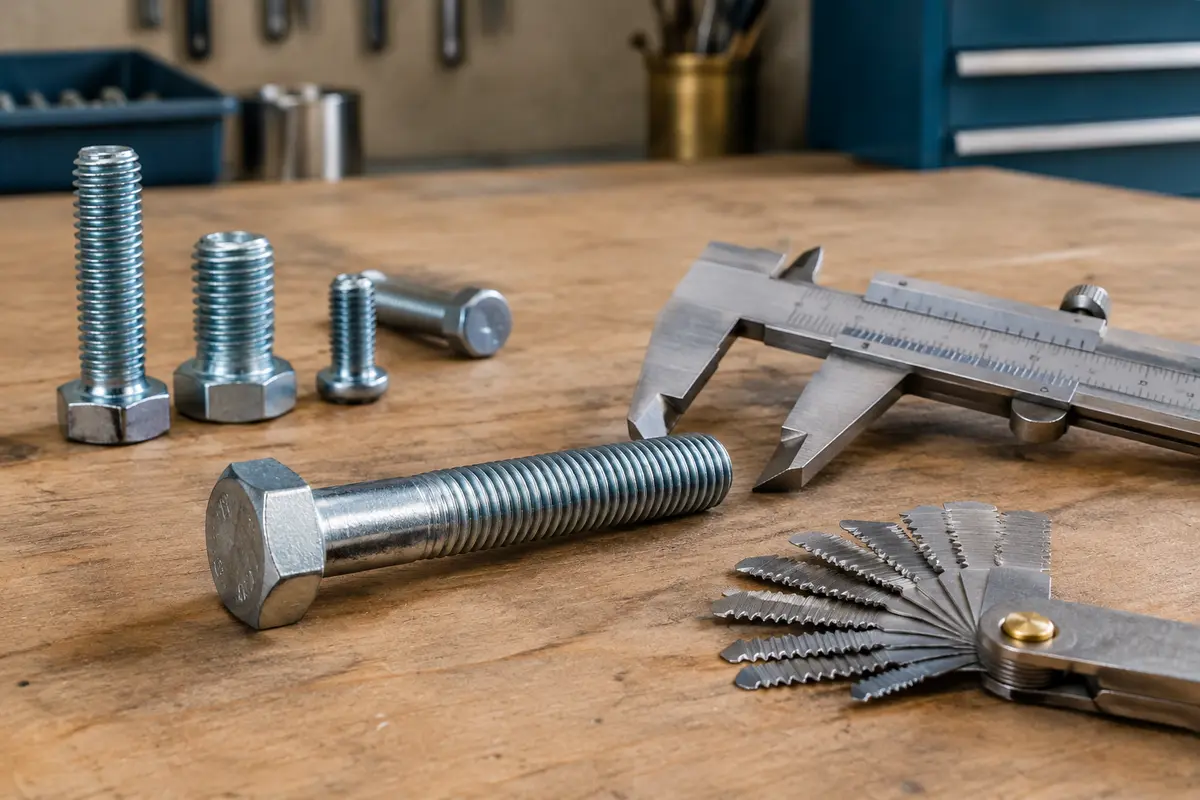

Un pied à coulisse et, si possible, un peigne à filets donnent des repères fiables. Travaillez sur une vis propre et peu usée, puis vérifiez aussi la forme de la tête, l’empreinte, la matière et la longueur réellement nécessaire. Voici les réponses aux questions les plus utiles pour mesurer une vis à métaux métrique sans confondre ses caractéristiques.
Une désignation telle que M6 × 1 × 20 indique généralement un filetage métrique de diamètre nominal 6 mm, un pas de 1 mm et une longueur de 20 mm. Il faut toutefois interpréter ces dimensions selon la convention de longueur liée à la tête, et vérifier que la vis est bien destinée à un assemblage métrique.
Relevez au minimum les éléments suivants :
Ces informations ne sont pas interchangeables. Deux vis peuvent avoir le même diamètre et la même longueur, mais un pas différent. Elles peuvent aussi afficher les mêmes dimensions de filetage tout en ayant une tête, une empreinte ou une matière inadaptée à l’assemblage. Pour comparer des références, commencez par consulter la gamme de vis à métaux métriques, puis vérifiez chaque caractéristique dans le descriptif technique.
Le diamètre à relever est celui du filetage, mesuré à l’extérieur des crêtes, sur la partie filetée. Utilisez un pied à coulisse : placez ses becs de part et d’autre de la vis, perpendiculairement à son axe, sans serrer au point d’écraser ou de déformer les filets. Une règle ordinaire manque souvent de précision pour distinguer deux diamètres voisins.
Le résultat correspond au diamètre extérieur mesuré, qui sert à déterminer le diamètre nominal métrique. Une vis désignée M6 a un diamètre nominal de 6 mm. La mesure réelle peut être légèrement inférieure, notamment en raison des tolérances de fabrication, de l’usure ou d’un revêtement. Ne concluez donc pas automatiquement qu’une vis est une M5 parce que le pied à coulisse affiche une valeur légèrement inférieure à 6 mm.
Mesurez sur une zone filetée propre, en évitant la pointe, une bavure ou une partie écrasée. Si la vis est usée, faites plusieurs relevés à différents endroits. Une différence importante entre les mesures peut signaler un filetage abîmé ; dans ce cas, la vis ne constitue pas un bon modèle de référence. Si vous disposez d’un écrou connu comme compatible, vous pouvez l’utiliser comme contrôle complémentaire, sans forcer son engagement.
Le marquage commence généralement par la lettre M suivie du diamètre nominal : M3, M4, M5 ou M8, par exemple. La lettre M indique un filetage métrique, mais ne garantit pas à elle seule que le pas est identique à celui de la vis que vous cherchez à remplacer. Une mesure de diamètre identique ne suffit donc pas à confirmer la compatibilité.
Ne confondez pas non plus le diamètre du filetage avec celui de la tête, de la tige lisse ou de la clé nécessaire pour serrer une tête hexagonale. Pour comparer les familles de fixations, gardez à l’esprit qu’une vis métrique est conçue pour un taraudage ou un écrou, contrairement à une vis destinée à former son propre filetage dans une tôle. La différence est détaillée dans ce guide sur les vis métriques et les vis pour tôle.
Le pas de vis métrique est la distance, en millimètres, entre deux crêtes consécutives. Il ne s’agit ni de la profondeur du filet ni de la largeur de la vis. Sur une vis courte, la meilleure méthode consiste à essayer un peigne à filets métriques : choisissez la lame qui s’engrène régulièrement sur les filets, sans jour visible et sans basculer.
Si vous n’avez pas de peigne, vous pouvez mesurer plusieurs intervalles avec un pied à coulisse ou une règle précise. Alignez le repère sur une crête, puis mesurez jusqu’à une crête plus éloignée. Par exemple, la distance entre 11 crêtes comprend 10 intervalles : divisez la longueur mesurée par 10. Cette méthode réduit l’erreur par rapport à une mesure d’un seul intervalle. Elle devient toutefois imprécise si la vis est très courte, usée ou difficile à positionner.
Les pas courants varient selon le diamètre. À titre de repères, le pas usuel est de 0,5 mm pour M3, 0,7 mm pour M4, 0,8 mm pour M5, 1 mm pour M6, 1,25 mm pour M8 et 1,5 mm pour M10. Il existe aussi des pas plus fins, par exemple M6 × 0,75, M8 × 1 ou M10 × 1,25. Ces exemples montrent pourquoi il ne faut pas déduire le pas du diamètre seul.
Dans une désignation telle que M8 × 1,25, M8 indique le diamètre nominal et 1,25 mm le pas. Quand seul « M8 » apparaît, il s’agit souvent du pas usuel de la série considérée, mais il est préférable de vérifier la fiche technique ou la pièce d’origine, surtout pour un assemblage ancien, spécifique ou soumis à des contraintes. Une vis à pas fin peut commencer à se visser dans un taraudage d’un pas différent, puis se bloquer ou endommager le filetage.
La longueur d’une vis se mesure dans l’axe, de l’extrémité jusqu’à la surface de référence située sous la tête ou au sommet de la tête, selon sa forme. C’est une source fréquente d’erreur lors d’un remplacement : une vis fraisée et une vis à tête cylindrique de même longueur nominale n’occupent pas la même place dans l’assemblage.
| Forme de la vis | Mesure habituelle de la longueur | Point à vérifier |
|---|---|---|
| Tête cylindrique, bombée ou hexagonale | De la face d’appui sous la tête jusqu’à l’extrémité | La tête n’est généralement pas comprise dans la longueur annoncée. |
| Tête fraisée | Du sommet de la tête jusqu’à l’extrémité | La tête entre dans le logement fraisée et fait partie de la longueur totale. |
| Vis sans tête | D’une extrémité à l’autre | Vérifiez aussi la forme de l’extrémité et la longueur filetée. |
Pour une vis à tête cylindrique, posez le pied à coulisse sur la face d’appui sous la tête, puis mesurez jusqu’à la pointe. Pour une tête fraisée, mesurez la longueur totale, du dessus de la tête à l’extrémité. En cas de doute, consultez le dessin coté ou la convention indiquée par le fabricant : les dimensions doivent être comparées selon la même méthode.
La longueur ne correspond pas toujours à la longueur filetée. Une vis partiellement filetée comporte une portion lisse sous la tête. Si l’assemblage nécessite une prise de filet sur une certaine épaisseur, relevez également la longueur filetée et la position de la partie lisse. Pour une vis entièrement filetée, vérifiez la profondeur disponible dans un trou borgne : une vis trop longue peut toucher le fond avant que les pièces soient serrées.
Pour déterminer la longueur vis métal à retenir, observez l’assemblage démonté et mesurez son épaisseur totale, en incluant les rondelles ou les pièces qui seront conservées. Il faut ensuite tenir compte de la longueur de filet engagée dans l’écrou ou dans le taraudage. N’ajoutez pas une longueur au hasard : la profondeur d’engagement nécessaire dépend notamment du matériau, du diamètre et des exigences mécaniques de l’assemblage. En cas de pièce porteuse ou de montage critique, reportez-vous aux prescriptions techniques ou demandez conseil à un professionnel.
Une vis de remplacement un peu plus longue n’est pas automatiquement acceptable. Elle peut dépasser, gêner un élément voisin ou talonner dans un trou borgne. À l’inverse, une vis trop courte peut n’engager qu’une partie insuffisante du filetage. Comparez donc la longueur de la vis d’origine et la géométrie réelle des pièces, sans oublier l’épaisseur des rondelles.
Le diamètre, le pas et la longueur définissent une partie importante de la référence, mais une vis de mêmes dimensions peut rester incompatible. Examinez la tête et l’empreinte pour qu’elle s’appuie correctement et puisse être serrée avec l’outil prévu. Une tête fraisée exige un logement adapté ; une tête cylindrique ou hexagonale ne se pose pas de la même façon.
Vérifiez ensuite la matière et, si elle est spécifiée, la classe de résistance. Une vis en inox et une vis en acier ne sont pas automatiquement substituables : l’environnement, les métaux en contact et les efforts supportés comptent. Pour un montage exposé à l’humidité ou à des produits corrosifs, assurez-vous aussi de la compatibilité des matériaux afin de limiter les risques de corrosion. Une vis standard ne doit pas remplacer sans validation une fixation dont la résistance est déterminante pour la sécurité.
Examinez également le sens du filetage. La plupart des vis métriques ont un filetage à droite, mais certaines applications utilisent un filetage à gauche. Si la vis est montée dans un mécanisme ou une pièce spéciale, ne présumez pas du sens : contrôlez le modèle d’origine ou la documentation de l’équipement.
Si vous souhaitez remplacer une vis dans un assemblage boulonné, contrôlez aussi l’écrou et les rondelles. Un filetage abîmé peut donner l’impression qu’une vis neuve est mal dimensionnée, alors que le défaut se trouve dans l’écrou ou le taraudage. Un assortiment ou une référence de boulonnerie peut aider à identifier les éléments associés, mais les dimensions doivent toujours être vérifiées avant le montage.
Un assortiment de vis métriques à six pans creux et d’écrous assortis, rangé par format pour vos assemblages courants.
Réunissez vis, écrous, rondelles et clés métriques dans un coffret compartimenté, prêt pour vos assemblages et réparations.
Procédez dans un ordre constant. Cette vérification évite de choisir une vis uniquement à l’œil, ou de confondre une désignation proche avec une référence identique.
Une erreur fréquente consiste à comparer seulement l’inscription M suivie d’un chiffre. M6 ne renseigne pas, à lui seul, sur la longueur, le type de tête ou la matière, et il peut exister plusieurs pas pour un même diamètre. Autre confusion : prendre la longueur totale d’une vis fraisée pour la longueur sous tête d’une vis cylindrique. Notez donc les mesures avec leur convention, par exemple « diamètre nominal M6, pas 1 mm, longueur sous tête 20 mm, tête cylindrique ».
Enfin, ne montez pas la vis pour vérifier si elle « finit par prendre ». Un mauvais pas peut détériorer un taraudage, parfois plus coûteux ou difficile à remplacer que la vis elle-même. Si le montage concerne une pièce de sécurité, une charge importante ou un mécanisme dont le fonctionnement est critique, faites confirmer la référence et la méthode de remplacement par un professionnel.
Mesurez au pied à coulisse sur les crêtes du filetage, perpendiculairement à l’axe de la vis. La valeur obtenue permet d’identifier le diamètre nominal, mais peut être légèrement inférieure à celui‑ci en raison des tolérances ou de l’usure.
Un peigne à filets métriques permet de comparer le profil de la vis à plusieurs pas connus. Sans cet outil, mesurez la distance sur plusieurs intervalles entre crêtes, puis divisez par le nombre d’intervalles.
Non. Pour une tête fraisée, la longueur est généralement mesurée du sommet de la tête à l’extrémité. Pour une tête cylindrique ou hexagonale, elle est habituellement mesurée sous la tête jusqu’à la pointe.
Pas nécessairement : le pas, la longueur, la forme de la tête, l’empreinte et la matière doivent aussi convenir. Un pas différent peut endommager l’écrou ou le taraudage, même si la vis semble s’engager au départ.
Arrêtez de visser et retirez la vis sans forcer si cela est possible. Vérifiez le pas, l’alignement et l’état du filetage, car insister peut abîmer le taraudage ou l’écrou.
