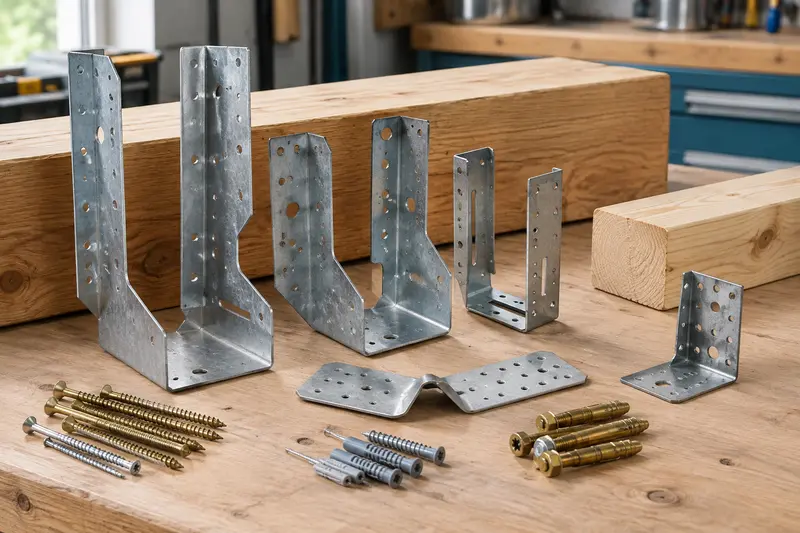

Un sabot de charpente doit correspondre aux dimensions des pièces assemblées et au montage prévu. Vérifiez les caractéristiques de pose ainsi que les fixations préconisées.
Un lot de dix sabots à ailes intérieures pour des assemblages bois plus discrets, même en espace contraint.
Un support U galvanisé à ailes extérieures pour assembler le bois avec des dimensions faciles à vérifier.
Maintenez vos solives en bois avec quatre connecteurs en acier conçus pour un assemblage stable sur poutre porteuse.
Un sabot en U à ailes extérieures pour asseoir et maintenir vos poutres en bois lors de vos travaux d’assemblage.
Un lot de dix connecteurs galvanisés pour assembler poutres, solives et chevrons avec des fixations adaptées.
Un support métallique discret pour assembler solives, chevrons et poutres avec de nombreux points de fixation.
Un support galvanisé à ailes extérieures pour positionner et fixer vos poutres de bois avec précision.
Un support en U galvanisé pour asseoir et maintenir vos poutres dans un assemblage en bois ou sur maçonnerie.
Un support en U galvanisé aux ailes perforées pour positionner et fixer vos assemblages en bois.
Assemblez solives, chevrons et poutres avec deux sabots perforés en acier zingué, conçus pour une fixation ajustée.
Pour assembler une solive ou une poutre à une pièce porteuse, choisissez un sabot de charpente dont la largeur et la hauteur correspondent au bois, puis vérifiez sa configuration et les fixations autorisées. La résistance de l’assemblage dépend aussi du support, de la pose et des efforts auxquels il sera soumis : les dimensions seules ne suffisent pas à valider un montage.
Commencez par mesurer la pièce à maintenir : largeur, hauteur et, si nécessaire, longueur d’appui. La largeur intérieure du sabot doit accueillir le bois sans jeu excessif ni déformation forcée. Un modèle trop étroit ne se pose pas correctement ; un modèle trop large peut laisser la pièce bouger et compromettre l’assemblage. La hauteur des ailes doit également être compatible avec le montage prévu et les consignes du fabricant.
Comparez les dimensions annoncées dans la fiche avec celles du bois réel, qui peut présenter de légères variations. Vérifiez aussi l’épaisseur de l’acier et la position des trous. Leur répartition influe sur les fixations possibles et sur l’espace disponible autour de l’assemblage. Pour un sabot métallique pour poutre, ne déduisez pas la capacité de charge de sa seule taille ou de son apparence : consultez les données techniques correspondant à la référence et à la configuration de pose.
Les sabots se distinguent notamment par la position de leurs ailes. Un sabot à ailes extérieures se fixe avec les flasques placés de part et d’autre de la pièce portée. Les ailes intérieures sont disposées dans le creux du support, ce qui peut répondre à une contrainte d’encombrement ou à une finition particulière. Le choix dépend de la géométrie de l’assemblage et des instructions de pose, pas seulement de l’aspect recherché.
Le sabot pour poutre en bois sert généralement à relier une pièce secondaire à un support, mais tous les montages ne sont pas identiques. Vérifiez si la pièce est installée entre deux éléments, en rive ou dans une configuration particulière. Les trous et les surfaces d’appui doivent rester accessibles pour poser chaque fixation prévue. Un support en U peut convenir à certains assemblages, à condition que sa largeur et sa hauteur correspondent bien à la pièce et que le fabricant autorise cet usage.
| Configuration | À vérifier | Point de vigilance |
|---|---|---|
| Ailes extérieures | Place autour des flasques et accès aux trous | Ne pas gêner la pose par un élément voisin |
| Ailes intérieures | Compatibilité avec la largeur de la pièce et le support | Contrôler que le bois s’insère sans forcer |
| Support en U | Dimensions intérieures et mode de fixation | Ne pas confondre une forme similaire avec une capacité identique |
Les sabots sont le plus souvent fabriqués en acier avec une protection contre la corrosion. Une finition galvanisée convient à de nombreux usages courants, mais l’exposition à l’humidité, aux intempéries ou à une atmosphère agressive demande une vérification plus attentive. Suivez les indications de résistance à la corrosion données pour le produit et tenez compte de l’environnement réel, y compris des risques de condensation.
La compatibilité entre le connecteur, les fixations et les matériaux en contact est également à considérer. Si le bois est traité ou si l’assemblage se trouve dans un milieu exigeant, vérifiez les recommandations du fabricant concernant les associations de matériaux et la protection anticorrosion. Une finition visuellement proche ne garantit pas une protection équivalente.
Utilisez les pointes ou les vis préconisées pour le sabot choisi. Leur type, leur diamètre et leur longueur doivent correspondre aux trous et aux consignes du fabricant ; une vis à bois ordinaire n’est pas automatiquement adaptée à un connecteur structurel. Vous pouvez consulter les vis de charpente, mais retenez uniquement une référence compatible avec les prescriptions de pose du sabot.
La fixation du sabot au bois et celle du sabot au support ne répondent pas forcément aux mêmes exigences. Pour un support en bois, contrôlez l’état de la pièce porteuse et l’emplacement des fixations. Pour un support en maçonnerie ou en béton, il faut choisir un ancrage adapté à la nature du matériau, à son état et aux efforts transmis. Les connecteurs de charpente regroupent d’autres solutions d’assemblage, mais le choix d’un connecteur ne remplace pas le dimensionnement de l’ensemble.
Posez le sabot d’aplomb et en appui régulier, puis installez les fixations dans les trous requis, conformément à la notice. Ne percez pas de trous supplémentaires et ne modifiez pas le connecteur sans validation technique. Si l’assemblage participe à une structure porteuse, si les charges sont importantes ou si le support est dégradé, faites vérifier le montage par une personne qualifiée.
En entrée de gamme, les modèles répondent surtout à des besoins courants lorsque les dimensions et les conditions d’emploi sont simples et bien définies. Le milieu de gamme peut proposer davantage de choix de dimensions, de configurations ou de finitions. Le haut de gamme s’adresse notamment aux environnements plus exigeants ou aux applications pour lesquelles des caractéristiques techniques documentées sont déterminantes. Comparez la conformité à l’usage, la protection anticorrosion et les prescriptions de pose plutôt que le seul aspect du métal.
Après la pose, contrôlez que les pièces restent en appui et que les fixations ne présentent pas de desserrage visible. Dans les zones exposées, inspectez périodiquement l’état de la protection et recherchez des traces de corrosion, de déplacement ou de fissure dans le bois. Toute évolution anormale doit conduire à examiner l’assemblage avant de continuer à le solliciter. L’entretien consiste surtout à préserver le support et à intervenir selon les recommandations du fabricant, sans appliquer un produit susceptible d’altérer le revêtement.
Mesurez la largeur et la hauteur de la pièce à maintenir, puis comparez‑les aux dimensions intérieures du sabot. Vérifiez aussi l’épaisseur du connecteur, la position des trous et les indications techniques du fabricant.
Les ailes extérieures se placent de part et d’autre de la pièce portée, tandis que les ailes intérieures prennent place dans le creux du support. Le choix dépend de la géométrie de l’assemblage, de l’espace disponible et des prescriptions de pose.
Utilisez les vis ou les pointes indiquées pour la référence, en respectant leur type, leur diamètre et leur longueur. Une fixation destinée au bois en général n’est pas nécessairement adaptée aux trous ou aux exigences d’un connecteur structurel.
Cela dépend du modèle de sabot, de la nature et de l’état du mur, ainsi que des efforts transmis. L’ancrage doit être compatible avec le support et la configuration prévue ; pour un assemblage porteur, faites valider le choix et la pose.
Choisissez une protection adaptée à l’exposition réelle et respectez les recommandations du fabricant, notamment en présence d’humidité ou de bois traité. Inspectez l’assemblage et remplacez tout connecteur déformé ou fortement corrodé après vérification du montage.
Les trous d’un sabot de charpente ne sont pas interchangeables : leur diamètre et leur disposition correspondent à des fixations et à des…
Pour choisir un sabot de charpente compatible, commencez par relever la section réelle de la solive et comparez‑la aux dimensions utiles du…
