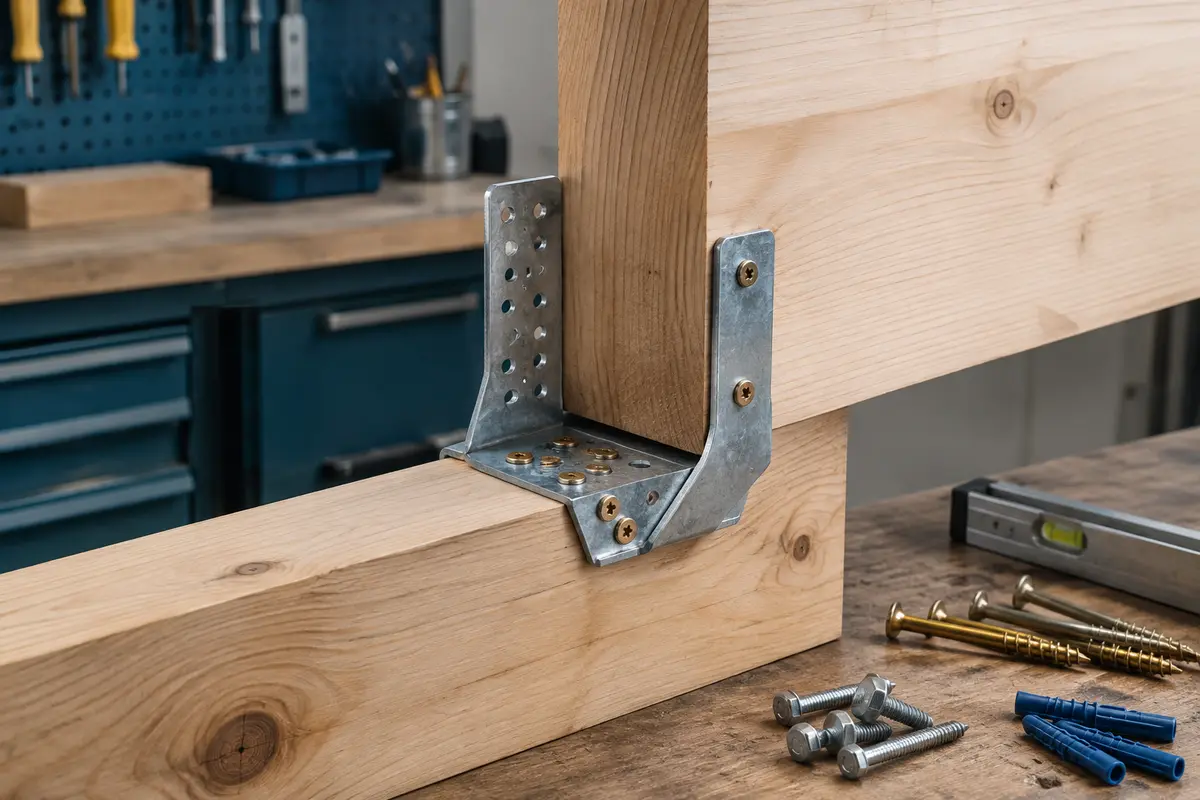

Les trous d’un sabot de charpente ne sont pas interchangeables : leur diamètre et leur disposition correspondent à des fixations et à des assemblages précis. Avant la pose, vérifiez les indications du fabricant, la fixation prescrite et la nature du support.
Pour fixer un sabot de charpente, utilisez uniquement les pointes ou les vis prévues par le fabricant pour ce connecteur et cette configuration. Le diamètre des trous, leur emplacement et le type de tête déterminent les fixations compatibles : une vis à bois ordinaire ou un clou de dimensions proches ne constitue pas automatiquement un remplacement adapté.
Avant de poser un sabot de solive, contrôlez donc trois éléments ensemble : le modèle du connecteur, les fixations prescrites et le matériau porteur. Si l’assemblage participe à une structure porteuse ou si la notice manque, ne choisissez pas les fixations au jugé : demandez l’avis d’un professionnel.
Les trous sont placés et dimensionnés pour guider les fixations dans une géométrie déterminée. Ils répartissent les efforts entre la solive, les ailes du sabot et la pièce qui le porte. Selon le modèle, des trous différents peuvent servir à fixer les ailes au support, à maintenir la solive ou à réaliser une configuration particulière définie par le fabricant.
Le connecteur et ses fixations sont conçus comme un ensemble. Le diamètre du trou limite le diamètre de la fixation ; sa forme et la surface autour du trou doivent aussi permettre à la tête de s’appuyer correctement. La position des trous participe, elle, à la répartition des efforts. Remplacer une fixation par une autre, modifier le nombre de fixations ou les placer ailleurs peut changer le comportement de l’assemblage.
C’est pourquoi la compatibilité entre le connecteur de charpente, les fixations et le support ne se vérifie pas à l’œil seulement. Un clou qui semble entrer dans le trou peut avoir une longueur, une tête ou une résistance qui ne correspondent pas aux prescriptions. De même, une vis qui tient dans le bois n’est pas nécessairement homologuée pour le sabot considéré.
Le nombre de trous visibles ne signifie pas toujours que tous doivent être remplis dans toutes les situations. Certains modèles proposent plusieurs schémas de pose ou des trous qui correspondent à des configurations distinctes. Suivez le plan de fixation applicable au modèle et à l’usage retenu, sans ajouter, supprimer ou déplacer des fixations de votre propre initiative.
Pour comparer les formes et dimensions, consultez la sélection de sabots de charpente et, si nécessaire, le guide consacré au choix d’un sabot selon la solive et le support.
Un lot de dix sabots à ailes intérieures pour des assemblages bois plus discrets, même en espace contraint.
Un support U galvanisé à ailes extérieures pour assembler le bois avec des dimensions faciles à vérifier.
Commencez par la notice technique, la fiche du produit ou les indications présentes sur son emballage. Relevez la référence exacte du sabot, sa géométrie et les conditions de pose. Une même famille de connecteurs peut réunir des modèles dont les trous ou les fixations recommandées diffèrent.
Les informations à rechercher sont notamment :
Les tableaux de capacité ou les schémas de pose du fabricant sont attachés à des configurations précises. Ils ne s’appliquent pas automatiquement à une fixation de remplacement, à une autre essence ou section de bois, ni à un support différent. Si vous ne retrouvez pas la notice, cherchez‑la à partir de la référence exacte du connecteur ou demandez les prescriptions au fabricant ou au fournisseur.
Une fixation compatible doit correspondre aux indications du fabricant, mais aussi pouvoir être mise en place dans les trous prévus sans déformer le connecteur. Vérifiez d’abord son diamètre : une fixation trop large peut ne pas entrer ou endommager le trou ; une fixation trop fine peut ne pas assurer le contact attendu. Ne repercez pas le sabot et ne forcez pas une fixation qui ne s’ajuste pas.
Contrôlez ensuite la longueur. Elle doit respecter la prescription et convenir à l’épaisseur de la pièce traversée ainsi qu’à la pénétration attendue dans le support. Une fixation trop courte peut ne pas atteindre l’ancrage demandé ; une fixation trop longue peut ressortir, rencontrer un autre élément ou créer un risque pendant la pose. La longueur seule ne suffit toutefois pas à juger de sa capacité.
La tête et la tige comptent aussi. La tête doit pouvoir s’appuyer correctement sur la zone prévue sans gêner les éléments voisins. Le fabricant peut exiger une tige lisse, annelée ou une géométrie particulière. Une tête trop large, trop petite ou de forme inadaptée peut ne pas s’asseoir convenablement dans le trou. Une fixation inclinée, mal enfoncée ou dont la tête écrase le métal n’est pas une pose conforme.
Enfin, regardez la matière et la protection contre la corrosion. Elles doivent convenir au connecteur, au bois et aux conditions d’exposition. En extérieur ou dans un environnement agressif, ne mélangez pas des métaux ou des revêtements sans vérifier leur compatibilité. La finition galvanisée d’un sabot n’autorise pas à choisir n’importe quelle vis ou pointe.
| Élément à contrôler | Vérification à effectuer | Erreur à éviter |
|---|---|---|
| Diamètre | Comparer la désignation de la fixation avec la notice et le trou prévu. | Forcer une fixation trop grosse ou remplacer par une tige nettement plus fine. |
| Longueur | Respecter la référence prescrite et la configuration des pièces assemblées. | Choisir uniquement selon l’épaisseur visible, sans vérifier l’ancrage demandé. |
| Tête et tige | Vérifier la forme de tête et le type de tige imposés pour ce sabot. | Supposer qu’une tête ou une tige quelconque convient parce qu’elle traverse le trou. |
| Matière et revêtement | Tenir compte du connecteur, du support et de l’exposition. | Associer des matériaux sans vérifier le risque de corrosion. |
La réponse dépend de la notice du sabot et du schéma de pose, pas d’une préférence générale pour les vis ou les clous. Certains connecteurs sont prévus pour des pointes spécifiques, d’autres acceptent des vis dédiées, et certaines configurations précisent le type de fixation à employer dans des trous déterminés. Ne remplacez pas une solution par l’autre sans autorisation explicite du fabricant.
Les clous pour sabot de charpente désignent des pointes destinées à la fixation de connecteurs. Leur diamètre, leur longueur, leur tête et parfois leur profil de tige doivent correspondre aux spécifications. Un clou courant, même s’il paraît de taille proche, ne peut pas être assimilé à une pointe de connecteur par simple ressemblance.
Il en va de même pour les vis. Une vis de charpente ou une vis à bois n’est adaptée que si le fabricant l’autorise pour le sabot et la configuration considérés. Une vis à bois polyvalente, une vis de terrasse ou une vis pour plaque de plâtre n’est pas un substitut automatique. Les produits destinés à d’autres usages peuvent présenter une géométrie de tête ou une résistance qui ne répond pas aux exigences du connecteur.
Si une vis est prescrite, repérez sa désignation exacte et comparez‑la à la fiche du produit. La catégorie des vis de charpente peut aider à identifier une famille de produits, mais son nom ne suffit pas à certifier qu’une référence convient à un sabot donné. C’est la compatibilité indiquée pour ce modèle qui reste déterminante.
Ne mélangez pas différents types de fixations dans un même assemblage, sauf si le fabricant prévoit ce cas. Ne complétez pas non plus les trous inutilisés avec des vis ou des pointes choisies librement : une configuration différente peut modifier la façon dont les efforts sont transmis.
Oui. Un sabot destiné à être fixé sur une pièce de bois ne se monte pas de la même manière sur un support en béton, en maçonnerie ou en métal. Les fixations prescrites pour les ailes du sabot et celles destinées à l’ancrer au support peuvent être différentes. Il faut identifier clairement les pièces à assembler avant de choisir quoi que ce soit.
Pour une fixation dans le bois, vérifiez que le support correspond à la configuration prévue : nature et état du bois, section disponible, position de l’assemblage et absence de défaut gênant à l’endroit des fixations. Une pièce fissurée, dégradée ou trop mince ne devient pas fiable grâce à une vis plus longue choisie au hasard. Tenez également compte des indications qui imposent une distance par rapport aux bords ou aux extrémités.
Pour un support minéral, les clous destinés à fixer la solive dans le sabot ne constituent pas un ancrage dans le béton ou la maçonnerie. Il faut une solution conçue et validée pour le support concerné, avec les caractéristiques adaptées et un dimensionnement cohérent avec les efforts à reprendre. N’improvisez pas un montage avec une cheville choisie uniquement selon le diamètre d’un trou du sabot.
Si le support est une pièce métallique, vérifiez également le mode de fixation, l’épaisseur et la géométrie du métal ainsi que la compatibilité des matériaux. Dans les cas où la fixation porte une partie de la structure, le choix ne se limite pas au type de vis ou de cheville : il faut valider l’ensemble du montage.
Pour poser un sabot de solive, préparez d’abord les pièces et les références. Assurez-vous que le sabot correspond à la section de la solive, à sa position et au support porteur. Un connecteur mal dimensionné ou mal orienté ne se corrige pas en ajoutant des fixations. La notice précise le sens de montage et le schéma applicable.
Les défauts les plus courants sont l’emploi de vis standard à la place des fixations prescrites, l’oubli de certains points du schéma, l’ajout de fixations non prévues et le choix d’un sabot simplement parce qu’il semble proche de la bonne taille. Évitez également de compenser un mauvais alignement en inclinant les vis ou les pointes : cela peut empêcher leur appui correct et ne remplace pas un repositionnement conforme.
Demandez une vérification si le sabot reprend une charge structurelle importante, si le support est atypique, si le montage diffère de la notice ou si vous devez remplacer un connecteur déjà posé. Une intervention professionnelle est également justifiée lorsque les pièces sont fissurées, que le bois ou le métal est détérioré, ou que les consignes du fabricant ne sont pas disponibles.
Une modification du type, du nombre ou de la disposition des fixations n’est pas une simple adaptation de chantier. Elle peut changer les performances de l’assemblage. En cas de doute, transmettez au professionnel les références du sabot et des fixations, les dimensions des pièces, la nature du support et des photos de la zone. Ces informations permettent d’examiner la compatibilité réelle plutôt que de se fier à une désignation générale.
En résumé, la bonne fixation pour un sabot est celle qui est prescrite pour le modèle, le schéma de pose et le support concernés. Vérifiez la notice avant l’achat et avant le montage ; si vous ne pouvez pas confirmer la compatibilité, suspendez la pose et faites valider l’assemblage.
Seulement si le fabricant indique que les vis choisies sont compatibles avec le modèle et la configuration de pose. Une vis à bois ordinaire n’est pas un substitut automatique à une pointe de connecteur.
Pas nécessairement : le schéma du fabricant détermine les trous à utiliser pour chaque configuration. N’ajoutez ni ne supprimez de fixations sans vérifier les prescriptions applicables.
Reprenez la longueur indiquée dans la notice du sabot, avec le type et le diamètre prescrits. Ne choisissez pas uniquement en fonction de l’épaisseur visible de la solive.
Les fixations prévues pour le bois ne conviennent pas automatiquement à un support minéral. L’ancrage dans le béton doit être conçu pour ce support et validé pour l’assemblage concerné.
Recherchez les prescriptions à partir de la référence exacte du connecteur ou contactez son fabricant ou son fournisseur. Pour un assemblage porteur, ne choisissez pas les fixations par approximation.
