Fixtout Sabots de charpente à ailes extérieures

Un connecteur pour les assemblages de charpente

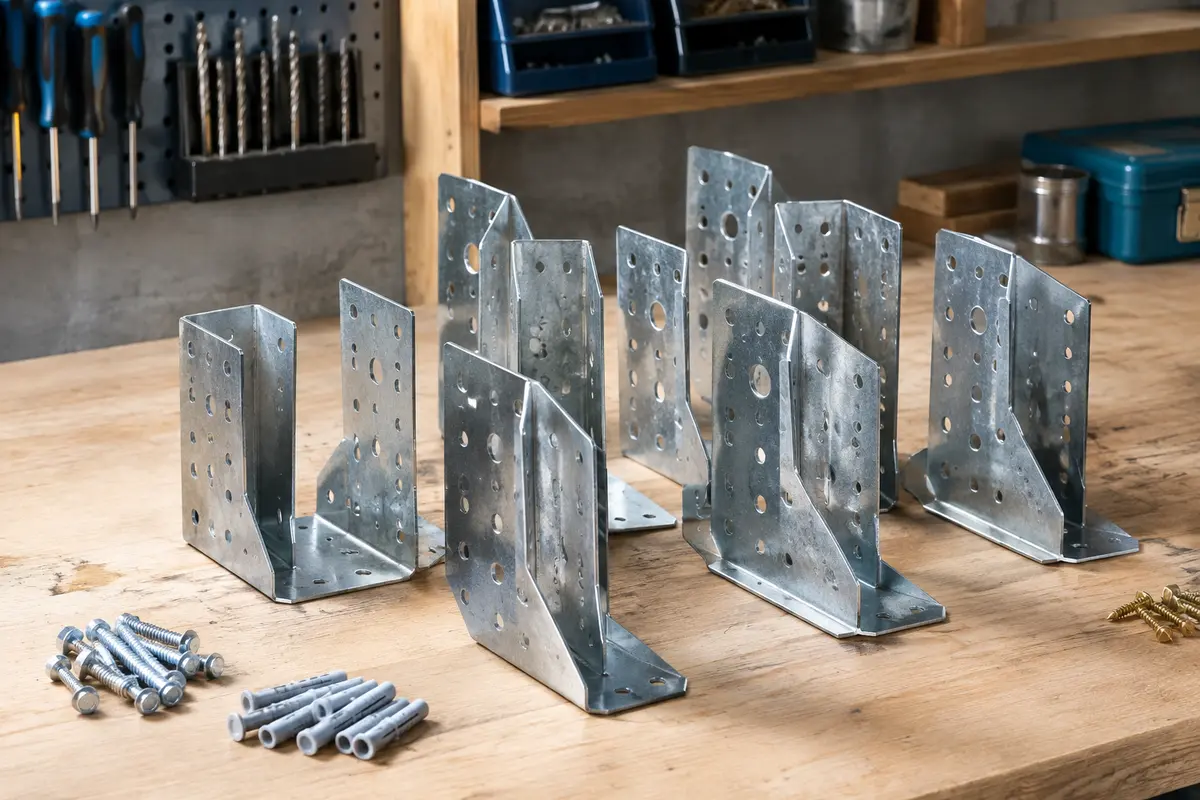

Ce lot comprend dix sabots de charpente à ailes extérieures, destinés à maintenir des éléments en bois comme des poutres, des solives ou des chevrons. Le sabot forme un logement pour l’extrémité de la pièce à assembler, tandis que ses ailes perforées servent à le fixer au support. Cette configuration permet de réaliser un assemblage sans devoir faire reposer directement toute la pièce sur le support.

Les ailes extérieures conviennent notamment aux montages où l’accès latéral au connecteur est utile. Le type de sabot ne suffit toutefois pas à déterminer la résistance de l’assemblage : le support, les fixations et la mise en œuvre comptent aussi.

Dimensions à vérifier avant la pose

Chaque sabot mesure 64 mm de largeur, 130 mm de hauteur et 75 mm de profondeur. Ces dimensions sont à comparer avec celles de la pièce de bois et la configuration prévue, afin que l’élément puisse prendre place dans le sabot sans forcer. Vérifiez également que les ailes peuvent être positionnées et fixées sur le support sans rencontrer d’obstacle.

Le format fixe rend le choix simple lorsque les mesures correspondent au montage, mais il ne remplace pas une vérification sur chantier. Présentez le sabot à son emplacement avant de percer et contrôlez l’alignement avec les autres éléments de la structure.

Acier galvanisé de 2 mm

Les sabots sont fabriqués en acier DX51 galvanisé, avec une épaisseur de 2 mm. La galvanisation constitue une protection de surface contre la corrosion et rend ces connecteurs adaptés à des usages où l’humidité peut être présente, sous réserve de choisir les fixations et les conditions de pose en conséquence. Elle ne dispense pas d’inspecter l’assemblage, en particulier si celui‑ci est exposé aux intempéries ou à un environnement agressif.

Le métal forme un appui rigide au niveau de la liaison. Pour un ouvrage porteur, la sélection du connecteur et des fixations doit rester cohérente avec le projet et les charges à reprendre. Ne considérez pas l’épaisseur du métal, à elle seule, comme une indication de charge admissible.

Des perçages pour adapter la fixation

Les nombreux trous répartis sur le sabot permettent de choisir des points de fixation en fonction du montage. La pose peut faire appel à des pointes, des vis ou des tirefonds sur le bois. Pour une fixation sur béton, utilisez des ancrages conçus pour ce support et adaptés aux efforts attendus. Ces solutions ne sont pas interchangeables : le matériau du support et la fonction de l’assemblage guident le choix.

• Positionnez le sabot et contrôlez son aplomb avant de le fixer.
• Choisissez des fixations compatibles avec le support et les perçages.
• Répartissez les fixations selon les exigences du montage, sans substituer une fixation improvisée à une solution adaptée.

Le lot de dix pièces est pratique pour réaliser plusieurs assemblages similaires ou disposer de connecteurs de même format sur un ouvrage.

Pour des montages préparés avec soin

Les sabots sont fabriqués en Europe. Leur format et leur matière en font des pièces destinées aux travaux de charpente et d’assemblage, plutôt qu’à une utilisation décorative. La géométrie des ailes extérieures doit être prise en compte si vous prévoyez une finition qui masque les connecteurs ou un espace de pose réduit.

Avant l’achat, confrontez les dimensions du sabot à celles de la pièce de bois et à l’espace disponible. Au moment de la pose, assurez-vous que le support est en bon état et que les fixations retenues correspondent à sa nature. Pour un assemblage structurel, faites valider le dimensionnement si vous avez un doute sur les efforts ou la configuration.

Ce que contient le lot

Le conditionnement comprend dix sabots de charpente à ailes extérieures, de mêmes dimensions. Les vis, pointes, tirefonds et éventuels ancrages ne font pas partie des composants inclus : prévoyez‑les séparément en fonction du support. Le modèle porte la référence FT‑DM‑4520. Ce lot convient donc aux chantiers où plusieurs connecteurs de même format sont nécessaires, à condition que leurs dimensions correspondent à chaque assemblage prévu.

Vérifiez les dimensions du sabot et de la pièce à assembler avant de commencer. Le support doit être adapté au montage et en bon état. Pour un assemblage structurel, faites confirmer le dimensionnement si vous avez un doute sur les efforts à reprendre.

1. Présentez le sabot à son emplacement, puis contrôlez son alignement et son aplomb.
2. Choisissez des fixations adaptées au support : pointes, vis ou tirefonds pour le bois, ancrages prévus pour le béton.
3. Fixez le connecteur en suivant les exigences de votre assemblage, puis positionnez la pièce de charpente dans son logement.

Ne remplacez pas les fixations prévues par des éléments inadaptés et ne forcez pas une pièce qui ne s’ajuste pas. Portez des lunettes de protection lors du perçage ou de la fixation. Si l’assemblage doit reprendre une charge importante, faites vérifier le choix du sabot et des fixations par une personne compétente.

Bien l’entretenir

Après la pose, vérifiez que les sabots restent correctement fixés et que les ailes ne sont ni déformées ni desserrées. Dans un environnement humide ou exposé, inspectez régulièrement l’état de la surface galvanisée et des fixations. Une altération visible de la protection ou une corrosion persistante justifie un contrôle de l’assemblage.

Avant montage, conservez les pièces dans un endroit sec et propre, à l’abri des projections d’eau et des produits susceptibles d’attaquer leur revêtement. Évitez les outils ou gestes qui rayent inutilement la galvanisation. Si des salissures apparaissent, essuyez‑les avec un chiffon doux et sec avant le rangement. Gardez les sabots à plat pour éviter de déformer les ailes perforées.

À qui le conseiller ?

Ce lot s’adresse aux professionnels du bois et aux bricoleurs qui préparent plusieurs assemblages de charpente avec des pièces de même format. Il peut servir à maintenir des poutres, des solives ou des chevrons sur un support en bois ou, avec des ancrages appropriés, sur du béton.

Il convient aux projets où les dimensions de 64 × 130 × 75 mm correspondent à la pièce et à l’espace disponible. Il est moins adapté si votre montage exige un connecteur d’une autre géométrie ou si les contraintes de charge n’ont pas encore été évaluées.
