Choisir une équerre de charpente

Choisir la forme adaptée au montage

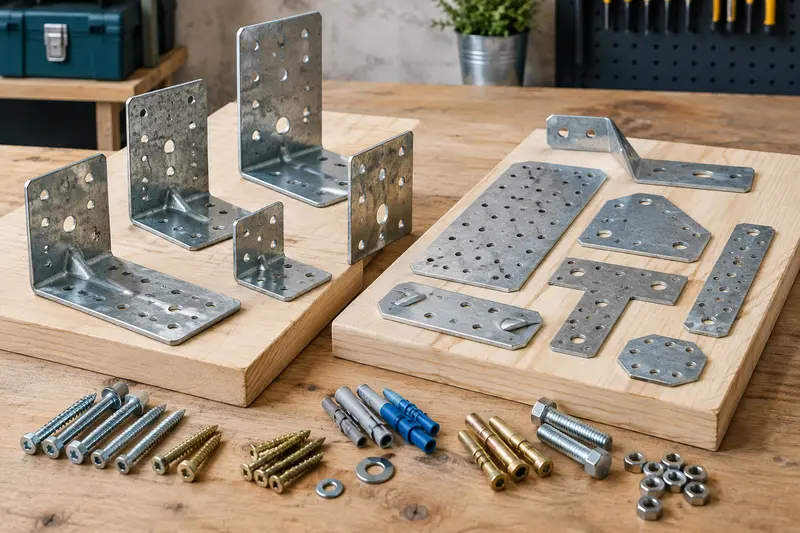

Pour assembler des pièces de bois, choisissez d’abord un connecteur dont la forme correspond au sens des éléments et à leur position. Une équerre de charpente relie généralement deux pièces qui se rencontrent à angle droit. Une plaque perforée pour l’assemblage du bois sert plutôt à réunir des éléments dans un même plan, à renforcer une jonction ou à réparer un assemblage existant.

Les équerres simples comportent deux ailes perpendiculaires, tandis que les modèles renforcés ajoutent une nervure ou un pli qui limite la déformation de la pièce métallique. Les plaques plates se posent sur une face du bois. Pour une liaison sollicitée, une plaque peut être placée de chaque côté de l’assemblage, si la configuration et les fixations le permettent. Une équerre métallique pour le bois convient lorsque les éléments doivent rester à angle droit, mais sa forme ne garantit pas à elle seule la résistance du montage.

• Équerre : pour maintenir une jonction en angle entre deux pièces.
• Plaque plate : pour relier ou renforcer des pièces alignées sur une même face.
• Équerre renforcée : pour une liaison qui demande davantage de rigidité, sous réserve de vérifier la capacité de l’ensemble.

Une plaque de liaison pour le bois peut aussi servir à consolider un assemblage existant. Elle ne remplace toutefois pas une pièce endommagée ni une conception adaptée aux efforts exercés.

Comparer dimensions et perforations

Relevez la largeur et la longueur de chaque aile, ou la longueur et la largeur de la plaque, puis vérifiez que le connecteur couvre suffisamment la zone de jonction. La taille doit être compatible avec les pièces assemblées et laisser assez de matière autour des trous pour éviter de fragiliser le bois. Contrôlez également l’épaisseur de la tôle : une pièce plus épaisse ou nervurée peut être plus rigide, mais ses performances dépendent aussi de sa forme, de ses fixations et du support.

Examinez la disposition des perforations avant de choisir. Leur diamètre doit correspondre au type et au diamètre des fixations prévues. Vérifiez que les trous peuvent être utilisés sans rencontrer un nœud, une fissure, un bord trop proche ou une autre fixation. Sur une plaque longue, les rangées de trous doivent permettre une répartition cohérente des attaches de part et d’autre de la jonction.

Tenir compte du matériau et du lieu

Les connecteurs en acier conviennent à de nombreux assemblages courants. Une finition galvanisée aide à protéger le métal contre la corrosion, mais le niveau de protection nécessaire dépend de l’exposition. Pour un ouvrage intérieur sec, les exigences ne sont pas les mêmes que pour un abri ouvert, une zone humide ou une structure exposée aux intempéries. Vérifiez que la protection du connecteur est compatible avec celle des vis et avec l’environnement du montage.

Le support compte tout autant que la pièce métallique. Repérez l’essence ou, à défaut, la nature du bois, son état, son épaisseur et la présence éventuelle de fentes. Un bois humide, dégradé ou fissuré peut réduire la tenue des fixations. Si le montage concerne une charpente porteuse ou une pièce soumise à des efforts importants, faites vérifier le choix du connecteur et la méthode de pose par une personne compétente.

Choisir et poser les fixations

Utilisez les trous prévus et des fixations adaptées au connecteur et au bois. Une fixation trop courte peut offrir une prise insuffisante ; une fixation trop longue peut traverser la pièce ou gêner un autre élément. Le diamètre doit convenir aux perforations, sans jeu excessif ni déformation de la tôle. Consultez les indications du fabricant lorsqu’elles sont disponibles et privilégiez des fixations destinées aux assemblages bois, comme les vis de charpente lorsque leur compatibilité est confirmée.

Avant de visser, positionnez les pièces et contrôlez l’angle, l’alignement et l’appui du connecteur. Pré‑percez si le type de bois ou la proximité d’un bord l’exige, afin de limiter le risque de fente. Serrez les fixations sans déformer la tôle et remplissez les trous nécessaires selon les prescriptions du montage. N’improvisez pas avec des vis quelconques : le fait qu’elles entrent dans les trous ne suffit pas à établir leur compatibilité.

Budget, erreurs fréquentes et entretien

En entrée de gamme, comparez surtout la régularité des perforations, la finition et l’adéquation aux usages simples. Le milieu de gamme peut apporter une épaisseur, une finition ou une conception plus adaptées à un montage régulier. Le haut de gamme se justifie lorsque les contraintes du projet, l’environnement ou les exigences de documentation demandent une solution plus spécifique. Dans tous les cas, choisissez selon le besoin réel plutôt que selon la seule quantité de métal.

Évitez de sélectionner une équerre uniquement d’après ses dimensions extérieures, de mélanger des fixations incompatibles avec le métal, ou de placer les trous trop près d’un bord du bois. Ne forcez pas un connecteur qui ne s’applique pas à plat et ne remplacez pas une fixation manquante par une vis de diamètre inadapté. Après la pose, vérifiez que les pièces ne bougent pas, que la tôle n’est pas déformée et que le bois ne présente pas de fissure nouvelle.

Pour l’entretien, inspectez périodiquement les assemblages exposés à l’humidité ou aux variations de température. Recherchez la corrosion, le desserrage des fixations et les signes de dégradation du bois. Nettoyez les dépôts sans abîmer la finition protectrice et remplacez les éléments détériorés après avoir identifié la cause du problème.
