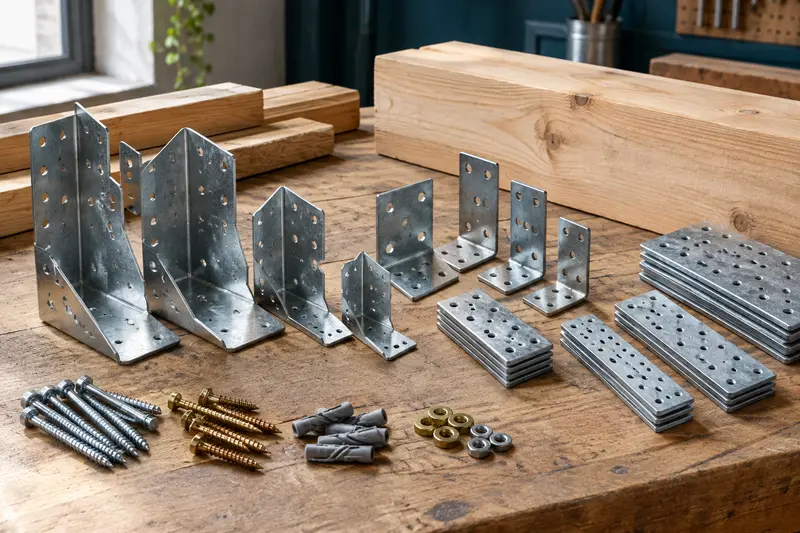

Les connecteurs métalliques facilitent certains assemblages de bois. Retrouvez des sabots et des équerres ou plaques perforées, en vérifiant les dimensions et les indications de fixation.
20 produits · notre sélection d’abord
Renforcez vos assemblages d’angle avec des équerres galvanisées pré‑percées, prêtes à recevoir des vis ou boulons adaptés.
Renforcez les angles de vos meubles et étagères avec des équerres galvanisées pré‑percées, en lot de 24.
Un lot de dix sabots à ailes intérieures pour des assemblages bois plus discrets, même en espace contraint.
Une équerre nervurée en acier galvanisé pour renforcer vos assemblages de charpente, en intérieur comme en extérieur.
Reliez ou renforcez de petites pièces avec 20 plaques plates en acier galvanisé et quatre trous prépercés.
Assemblez vos pièces en bois avec des plaques prépercées, compactes et galvanisées, faciles à positionner selon votre projet.
Renforcez vos assemblages d’angle avec des équerres galvanisées, nervurées et prépercées pour une pose précise.
Reliez vos pièces avec des équerres galvanisées, percées pour faciliter le positionnement des fixations.
Reliez des pièces de bois avec dix plaques plates galvanisées et des perçages en quinconce prêts à fixer.
Une plaque perforée se choisit d’abord en fonction de la position des pièces et de la surface disponible pour les relier. Vérifiez ensuite que ses…
Pour positionner une équerre de charpente, repérez d’abord les pièces qu’elle doit relier et vérifiez qu’elle ne gêne ni les appuis ni les éléments…
Les trous d’un sabot de charpente ne sont pas interchangeables : leur diamètre et leur disposition correspondent à des fixations et à des…
Pour assembler ou renforcer des pièces de bois, choisissez un connecteur adapté à la forme de la jonction, aux dimensions des éléments et aux efforts à reprendre. Les sabots servent principalement à soutenir une solive ou une poutre, tandis que les équerres et les plaques perforées facilitent l’assemblage ou le renfort de pièces positionnées selon différentes configurations.
Commencez par observer la jonction à réaliser. Un sabot en U reçoit l’extrémité d’une pièce de bois et la maintient sur un support, par exemple lors de la fixation d’une solive. Selon le modèle, ses ailes sont placées à l’intérieur ou à l’extérieur de la pièce. Ce choix dépend de l’accès au support, de l’espace disponible et de la manière dont vous souhaitez positionner l’assemblage.
Les sabots de charpente sont donc à examiner lorsque le bois doit être porté par une autre pièce. Les équerres et plaques perforées conviennent plutôt aux jonctions d’angle, aux assemblages de face ou à certains renforts. Une plaque plate relie généralement des surfaces alignées, alors qu’une équerre maintient deux pièces formant un angle. Vérifiez toutefois que la forme du connecteur correspond bien au montage prévu.
| Type | Usage courant | Point à vérifier |
|---|---|---|
| Sabot de charpente | Porter une solive ou une poutre sur un support | Section du bois, largeur du sabot et position des ailes |
| Équerre perforée | Relier ou renforcer deux pièces en angle | Dimensions des côtés et compatibilité des perçages |
| Plaque perforée | Relier des pièces ou renforcer un assemblage de face | Longueur, largeur et répartition des trous |
Ce tableau donne des repères d’orientation, pas une validation de résistance. Pour une pièce porteuse, la référence doit être adaptée au type d’assemblage et aux charges prévues. Consultez les indications techniques du connecteur plutôt que de déduire sa capacité à partir de sa seule apparence.
Mesurez la largeur et l’épaisseur des pièces de bois, puis comparez‑les aux dimensions utiles du connecteur. Pour un sabot, vérifiez que la pièce entre correctement dans le logement sans jeu excessif ni forçage. Pour une équerre ou une plaque, tenez compte de la longueur des côtés, de la surface de contact et de l’emplacement des trous. Un connecteur trop court peut laisser une partie de la jonction insuffisamment maintenue ; un modèle trop grand peut gêner le montage ou dépasser de l’ouvrage.
Les perforations sont prévues pour des fixations déterminées. N’utilisez pas automatiquement les vis dont vous disposez déjà : contrôlez le diamètre, la longueur et le type de fixation recommandés pour le connecteur et le bois. Une vis de charpente adaptée peut convenir selon les préconisations du fabricant, mais toutes les vis à bois ne sont pas destinées à reprendre les mêmes efforts. Consultez la catégorie vis de charpente pour comparer les fixations conçues pour les assemblages bois.
La finition métallique doit correspondre à l’environnement de pose. Une protection contre la corrosion est importante dans les locaux humides ou en extérieur. Vérifiez aussi la compatibilité avec le bois traité et avec les autres métaux présents dans l’assemblage, en particulier si l’ouvrage est exposé aux intempéries. Ne choisissez pas une finition uniquement à partir de sa couleur ou de son aspect : appuyez-vous sur les usages indiqués pour le produit.
La rigidité, l’épaisseur et la géométrie du connecteur influencent son comportement, mais ne suffisent pas à déterminer sa capacité de charge. Si l’assemblage participe à la stabilité d’une charpente ou porte une charge importante, utilisez une solution documentée pour cet usage et faites vérifier le dimensionnement en cas de doute.
À niveau de finition comparable, une solution d’entrée de gamme peut répondre à un assemblage simple lorsque ses dimensions et ses préconisations correspondent au projet. Le milieu de gamme permet de comparer davantage les formes, les configurations d’ailes et les protections disponibles. Le haut de gamme se justifie surtout lorsque l’ouvrage impose des contraintes précises, une finition adaptée à un environnement exigeant ou une documentation technique détaillée. Dans tous les cas, privilégiez la compatibilité et les consignes de pose plutôt que le seul coût d’achat.
Pour prolonger la tenue de l’assemblage, protégez les connecteurs d’une exposition à l’humidité non prévue et contrôlez périodiquement les signes de corrosion, de desserrage ou de déformation. Remplacez une pièce endommagée par un modèle compatible et traitez la cause du problème, notamment une infiltration ou un bois dégradé.
Présentez le connecteur à blanc et vérifiez l’alignement des pièces avant de fixer. Le bois doit être sain, sans fissure importante dans la zone de montage. Suivez l’ordre de pose et les consignes de perçage du fabricant ; selon le bois et la fixation, un avant-trou peut aider à limiter le risque de fendre la pièce. Utilisez un outil adapté et maintenez fermement les éléments pendant le vissage.
Ne modifiez pas le connecteur en le découpant ou en déformant ses ailes, sauf indication explicite du fabricant. Pour un ouvrage porteur, un garde-corps, une charpente ou toute jonction dont la défaillance pourrait provoquer un accident, ne dimensionnez pas l’assemblage à l’estimation. Faites confirmer le choix du connecteur et de ses fixations par une personne compétente, puis respectez les règles de sécurité du chantier.
Un sabot reçoit l’extrémité d’une pièce de bois afin de la soutenir sur un support. Une équerre relie ou renforce plutôt deux pièces disposées en angle. Le choix dépend de la géométrie de l’assemblage et des indications de pose.
Mesurez la section des pièces de bois et comparez‑la aux dimensions utiles du connecteur. Vérifiez aussi la longueur de contact, la position des ailes et la disposition des perçages. Pour un assemblage porteur, les dimensions seules ne permettent pas de confirmer la résistance.
Non, les fixations doivent être compatibles avec les trous, le connecteur et le bois. Respectez le type, le diamètre, la longueur et le schéma de pose préconisés. Une vis à bois standard ne remplace pas nécessairement une fixation prévue pour un assemblage de charpente.
Choisissez une protection contre la corrosion explicitement adaptée à l’exposition prévue. Tenez compte de l’humidité, du bois traité et des autres métaux de l’assemblage. En cas de doute, vérifiez les recommandations techniques du fabricant.
Vérifiez que sa documentation prévoit le type d’assemblage et les efforts concernés, puis appliquez les consignes de fixation correspondantes. L’apparence ou l’épaisseur du métal ne suffisent pas à valider une capacité de charge. Si la sécurité de l’ouvrage dépend de la jonction, demandez un avis professionnel.
