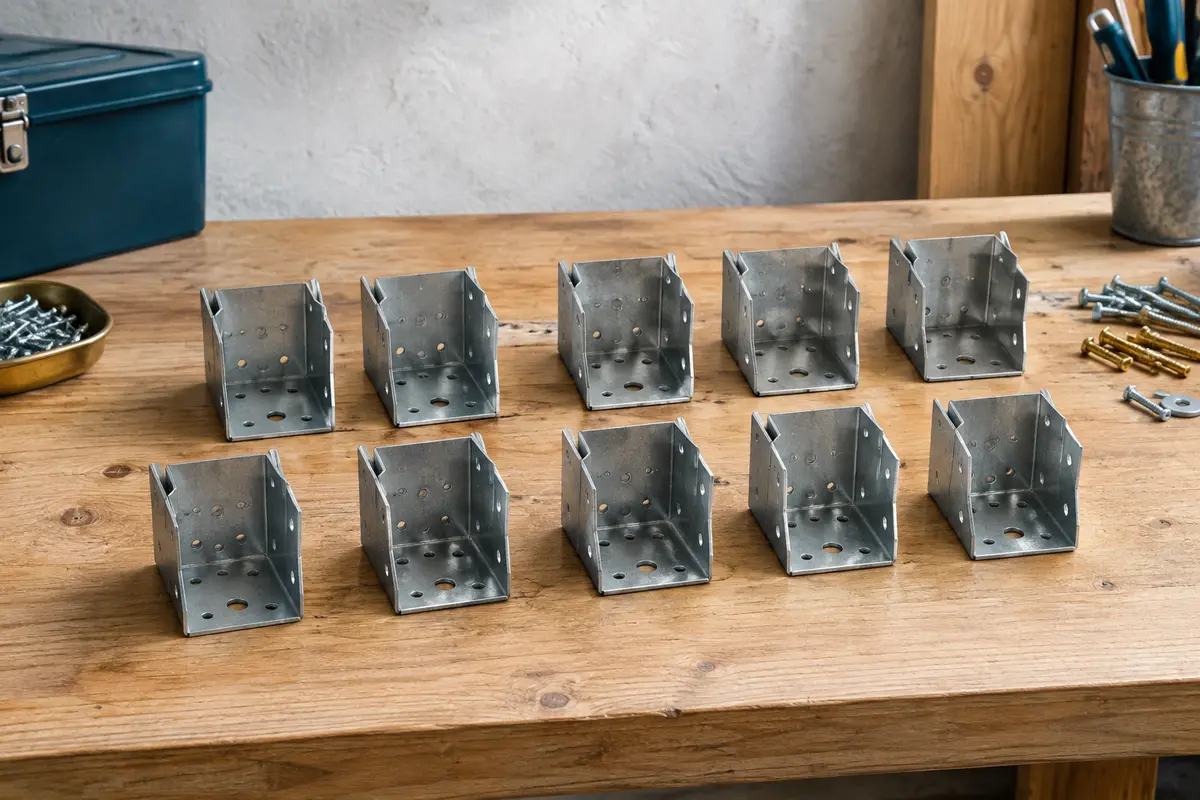

Un lot de dix sabots à ailes intérieures pour des assemblages bois plus discrets, même en espace contraint.
Tarif constaté le 22 octobre 2026. Seul le prix affiché à la commande fait foi.
Commande, paiement et livraison via Amazon.fr
Code boutique F-1H30NFK · Catégorie : Sabots de charpente
Ces sabots à ailes intérieures répondent bien aux assemblages où l’espace est limité et où une finition discrète compte. Le lot de dix, l’acier galvanisé et les perçages pour bois ou béton offrent une solution polyvalente, mais les fixations sont à sélectionner séparément et la charge annoncée ne dispense pas de dimensionner l’ouvrage complet.
Ces sabots de charpente à ailes intérieures facilitent l’assemblage d’une poutre lorsque l’espace autour du point de fixation est limité. Ils peuvent notamment convenir à des poteaux étroits ou à une liaison sur un mur en béton, sous réserve de choisir les ancrages adaptés au support.
Les ailes placées à l’intérieur rendent les fixations moins visibles une fois les éléments assemblés. Cette conception aide à obtenir un rendu plus sobre sur une charpente apparente, une pergola ou un autre ouvrage où les détails métalliques restent visibles.
Le lot comprend dix sabots, chacun au format de 60 mm de largeur sur 100 mm de hauteur. Vérifiez que ces dimensions correspondent à la pièce de bois et à la configuration de votre assemblage avant la pose.
Chaque sabot est fabriqué en acier galvanisé DX51D + Z275, avec une épaisseur de 2 mm. Cette construction apporte une pièce rigide, tandis que la galvanisation contribue à limiter la corrosion. Les sabots sont prévus pour des installations en intérieur comme en extérieur.
La protection du métal ne remplace pas le choix de fixations adaptées à l’environnement et au support. Pour un ouvrage extérieur, tenez compte des conditions d’exposition et vérifiez que les vis ou ancrages utilisés conviennent eux aussi à l’assemblage.
La forme rectangulaire et les ailes intérieures répondent à un usage précis : maintenir une liaison de charpente tout en limitant la visibilité des côtés du connecteur. Ce n’est pas une équerre universelle, mais une pièce à sélectionner selon la géométrie de la jonction.
Les perçages sont répartis entre deux usages. Les seize trous de 5 mm permettent de fixer le sabot aux éléments en bois avec des vis ou des pointes compatibles. Les deux trous de 11 mm sont prévus pour une fixation sur béton avec des boulons ou des ancrages M10.
Les fixations ne sont pas incluses. Choisissez‑les en fonction du matériau, de l’épaisseur des pièces, de la profondeur d’ancrage disponible et des efforts auxquels l’assemblage sera soumis. Ne forcez pas une vis ou un ancrage dans un trou dont le diamètre ne lui convient pas.
La charge admissible annoncée peut atteindre 9,3 kN, soit 948 kg. Cette valeur constitue un repère pour le connecteur, mais ne suffit pas à elle seule à déterminer la capacité d’un ouvrage complet. Le bois, le support, les fixations, leur disposition et la qualité de la pose interviennent également dans le résultat.
Pour une liaison structurelle, examinez l’ensemble du montage et respectez les règles de dimensionnement applicables au projet. La conformité à l’Évaluation Technique Européenne ETA 24/0873 est un repère technique associé au produit, sans dispenser de vérifier l’adéquation de chaque composant à l’usage prévu.
Ces sabots s’adressent aux assemblages où un connecteur métallique est nécessaire, mais où sa présence visible doit rester limitée. La disposition intérieure des ailes peut être appréciée sur des structures apparentes, tout en conservant une fixation mécanique dédiée à la liaison de poutres.
Le conditionnement de dix pièces est pratique pour équiper plusieurs points d’un même chantier. Avant de commencer, préparez les fixations appropriées, contrôlez les dimensions de vos éléments et établissez le mode d’ancrage pour chaque support. Une pose bien préparée évite les perçages mal alignés et les choix de vis inadaptés.
Préparez l’assemblage en vérifiant les dimensions des pièces de bois, la position du sabot et la nature du support. Choisissez des vis, des pointes ou des ancrages compatibles avec le matériau et les trous du connecteur. Les fixations ne sont pas fournies.
Pour un ouvrage structurel, ne déduisez pas la capacité de l’ensemble de la seule charge annoncée pour le sabot. Prenez en compte le support, le bois, les fixations et leur mise en œuvre, et demandez conseil à un professionnel si le dimensionnement vous pose question. Utilisez des outils adaptés et portez des équipements de protection lors du perçage. Évitez de modifier ou de déformer le connecteur.
Après la pose, retirez les poussières de perçage et les résidus qui pourraient retenir l’humidité autour du sabot. Un chiffon sec ou légèrement humide suffit pour nettoyer les surfaces accessibles. Évitez les abrasifs et les outils qui pourraient rayer ou endommager la galvanisation.
Lors d’un contrôle d’entretien, notamment sur une installation extérieure, vérifiez visuellement l’état du métal, la présence de corrosion et le maintien des fixations. Si vous repérez une déformation, un ancrage desserré ou une dégradation du support, faites examiner l’assemblage avant de le solliciter à nouveau. Ne recouvrez pas un sabot humide de salissures ou de matériaux qui empêcheraient son inspection.
Stockez les pièces inutilisées dans un endroit propre et sec, à l’abri des chocs susceptibles de déformer les ailes ou les zones perforées. Gardez‑les séparées des produits pouvant détériorer leur revêtement.
Ces sabots conviennent aux personnes qui réalisent des assemblages de charpente ou de poutres et recherchent une fixation moins visible sur une structure apparente. Leur conception à ailes intérieures est particulièrement utile quand l’espace latéral est réduit, par exemple autour d’un poteau étroit.
Ils peuvent être envisagés pour une fixation sur bois ou sur béton, à condition de sélectionner les ancrages correspondant à chaque support et de vérifier les dimensions de l’assemblage. Le lot de dix pièces s’adresse aussi aux chantiers qui comportent plusieurs points de liaison. Pour une application structurelle, le choix du connecteur et des fixations doit être cohérent avec les charges et le support réels.
| Marque | Fixtout |
|---|---|
| Type | Sabot de charpente à ailes intérieures |
| Quantité | 10 pièces |
| Dimensions | 60 mm de largeur x 100 mm de hauteur |
| Matériau | Acier galvanisé DX51D + Z275 |
| Épaisseur | 2 mm |
| Perçages | 16 trous de 5 mm et 2 trous de 11 mm |
| Fixation béton | Ancrages M10 |
| Charge admissible annoncée | Jusqu’à 9,3 kN (948 kg) |
| Évaluation technique | ETA 24/0873 |
| Modèle | FT‑DM‑4560 |
| Fabrication | Europe |
| Code boutique | F-1H30NFK |
Chaque sabot mesure 60 mm de largeur sur 100 mm de hauteur. Vérifiez ces dimensions par rapport aux pièces de bois et à la géométrie de votre assemblage.
Les deux trous de 11 mm sont prévus pour une fixation sur béton avec des ancrages M10. Ces ancrages ne sont pas fournis et doivent être adaptés au support.
Les seize trous de 5 mm permettent une fixation au bois avec des vis ou des pointes appropriées. Choisissez des éléments compatibles avec le sabot, le bois et les efforts prévus.
La charge admissible annoncée peut atteindre 9,3 kN, soit 948 kg. La capacité réelle de l’assemblage dépend aussi du support, du bois, des fixations et de la pose.
Non, les fixations ne sont pas fournies. Il faut prévoir les vis ou pointes pour le bois et des ancrages M10 compatibles pour le béton.
L’acier galvanisé est prévu pour des installations intérieures comme extérieures. Pour un montage dehors, choisissez également des fixations adaptées à l’exposition et contrôlez périodiquement l’état de l’assemblage.
