Lun Fix Sabot de charpente type B

Un profil en U pour guider l’assemblage

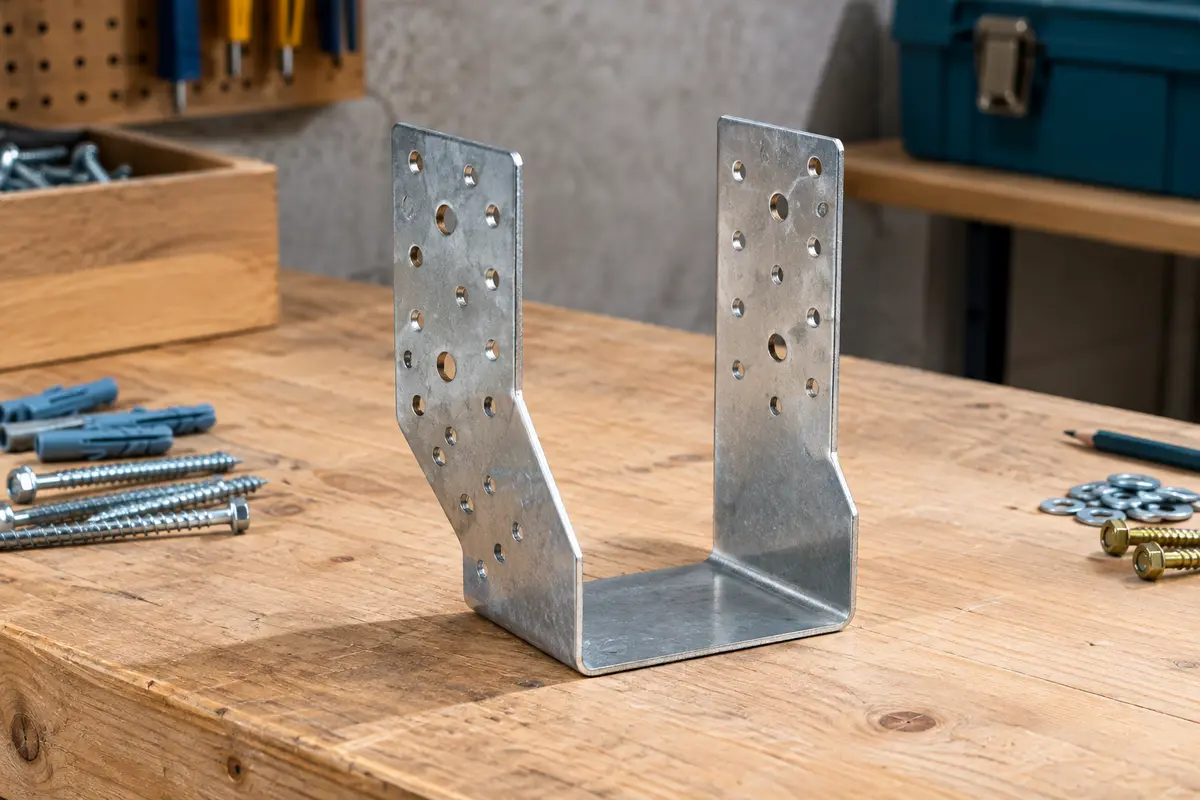

Le sabot de charpente Lun Fix Type B reçoit l’extrémité d’une poutre ou d’un élément en bois dans un profil ouvert en U. Cette géométrie aide à positionner la pièce et à contrôler son alignement avant le serrage des fixations. Les ailes extérieures perforées permettent d’organiser les points d’ancrage sur l’élément porteur et de garder les zones de fixation accessibles pendant la pose.

Le support apporte un appui localisé au bois et aide à limiter ses déplacements lors de l’installation. Il s’adresse aux assemblages où un connecteur de poutres de ce format est adapté, sans remplacer le choix raisonné des fixations ni la vérification de la structure.

Format et détails de construction

Le modèle est de type B, au format 50 x 135 mm. Ses dimensions globales sont de 21 x 14 x 7 cm et son poids est de 350 g. Ces repères décrivent la pièce ; vérifiez aussi la forme et les dimensions de l’élément à recevoir afin que le bois se place correctement dans le sabot.

• Profil ouvert en U.
• Ailes extérieures perforées.
• Acier allié galvanisé.
• Modèle LB0137.

La structure métallique reste ouverte, ce qui facilite la mise en place et permet de contrôler visuellement la position de la poutre. Les perçages servent de repères pour sélectionner des fixations adaptées à la fois aux trous, au bois et à l’ouvrage. Le sabot constitue un connecteur d’assemblage, et non un pied destiné à soutenir un poteau depuis le sol.

Préparer une pose soignée

Avant de fixer le sabot, vérifiez que le support porteur est en bois et que l’assemblage correspond à l’usage prévu. Présentez la pièce, ajustez l’alignement, puis contrôlez l’équerrage avant de serrer. Ces vérifications permettent de corriger la position tant que les fixations ne sont pas bloquées.

1. Placez les ailes perforées contre l’élément porteur.
2. Installez la poutre dans le profil en U et contrôlez sa position.
3. Choisissez des fixations adaptées aux trous et aux matériaux assemblés.
4. Serrez sans déplacer les pièces, puis vérifiez la stabilité du montage.

Ne fixez pas directement ce sabot sur un mur en béton. Un tel support nécessite un système d’ancrage approprié et une validation technique du montage. Pour un assemblage porteur, tenez compte des charges prévues et de l’ensemble des éléments utilisés ; le sabot, à lui seul, ne permet pas de valider la résistance de la structure.

Acier galvanisé et conditions d’emploi

Le sabot est fabriqué en acier allié galvanisé. La galvanisation constitue un revêtement de surface, mais elle ne suffit pas à garantir une tenue identique dans tous les environnements. Si la pièce est exposée à l’humidité, aux intempéries ou à des chocs, vérifiez que le revêtement et les fixations conviennent aux conditions réelles d’utilisation.

Inspectez le connecteur avant le montage : il doit pouvoir être positionné sans déformation gênant l’assemblage. Évitez de retenir une pièce métallique endommagée ou un assemblage dont les fixations ne correspondent pas aux trous. Le choix des accessoires et l’évaluation des charges restent essentiels, particulièrement pour les ouvrages qui contribuent à la stabilité d’une construction.

Des usages à définir selon le projet

Ce connecteur peut être utilisé dans des travaux de menuiserie, de rénovation ou de construction en bois pour relier des poutrelles et des éléments d’ossature. Il peut également convenir à certains projets de mobilier ou d’aménagement intérieur, si la géométrie du sabot, le support et les sollicitations prévues correspondent au montage. Son format compact permet de travailler sur une liaison localisée, mais il ne transforme pas un assemblage inadapté en liaison structurelle fiable.

Avant de choisir ce modèle, comparez le format Type B 50 x 135 mm à la pièce en bois à recevoir et à l’espace disponible autour de la jonction. Vérifiez aussi la nature du support, la disposition des fixations et les conditions d’exposition. Pour un ouvrage soumis à des charges importantes ou dont la stabilité est déterminante, faites valider le principe de liaison et les charges par une personne compétente. Vous pourrez ainsi utiliser le sabot dans le cadre auquel il est destiné, sans lui attribuer le rôle d’un ancrage universel.

Vérifiez d’abord que le format Type B 50 x 135 mm correspond à la pièce de bois et à l’assemblage envisagé. Le support porteur doit être adapté au montage ; ce sabot est prévu pour une fixation sur un élément porteur en bois.

1. Présentez les ailes perforées contre le support, puis placez l’extrémité du bois dans le profil en U.
2. Contrôlez l’alignement et l’équerrage avant le serrage.
3. Choisissez des fixations adaptées aux trous, au bois et aux sollicitations prévues.
4. Serrez progressivement et vérifiez que les pièces restent en place.

Maintenez les éléments correctement pendant la pose, en particulier si la poutre est lourde. Ne fixez pas directement le sabot sur du béton : un ancrage approprié et une validation technique sont nécessaires. Ne l’utilisez pas comme pied de poteau et ne déduisez pas la capacité de l’ouvrage du seul format du connecteur. Pour une liaison porteuse ou une structure dont la stabilité est en jeu, faites vérifier le montage et les charges par une personne compétente.

Bien l’entretenir

Après la pose, examinez le sabot et ses fixations pour repérer une déformation, un déplacement ou une détérioration du revêtement. Portez une attention particulière aux zones de contact et aux bords des perçages, surtout si l’assemblage est exposé à l’humidité ou aux intempéries.

Pour l’entretien, retirez les salissures avec un chiffon sec ou légèrement humide, puis séchez la pièce. Évitez les produits ou outils abrasifs susceptibles d’altérer la galvanisation. Si le revêtement est endommagé, évaluez l’exposition et l’état du connecteur avant de poursuivre l’utilisation. Pour le rangement avant pose, gardez le sabot dans un endroit sec, à l’abri des chocs et de l’humidité, avec les fixations prévues pour le montage.

À qui le conseiller ?

Ce sabot s’adresse aux personnes qui réalisent des assemblages de charpente, de menuiserie ou d’ossature en bois et recherchent un connecteur à profil ouvert. Son format Type B 50 x 135 mm fournit un repère pour comparer la pièce à recevoir et l’espace disponible.

Il peut aussi être envisagé pour certains travaux de rénovation ou d’aménagement, si le support, les fixations et les charges conviennent. Pour une structure porteuse, une pose sur béton ou un projet soumis à des sollicitations importantes, faites valider le principe de liaison par une personne compétente.
