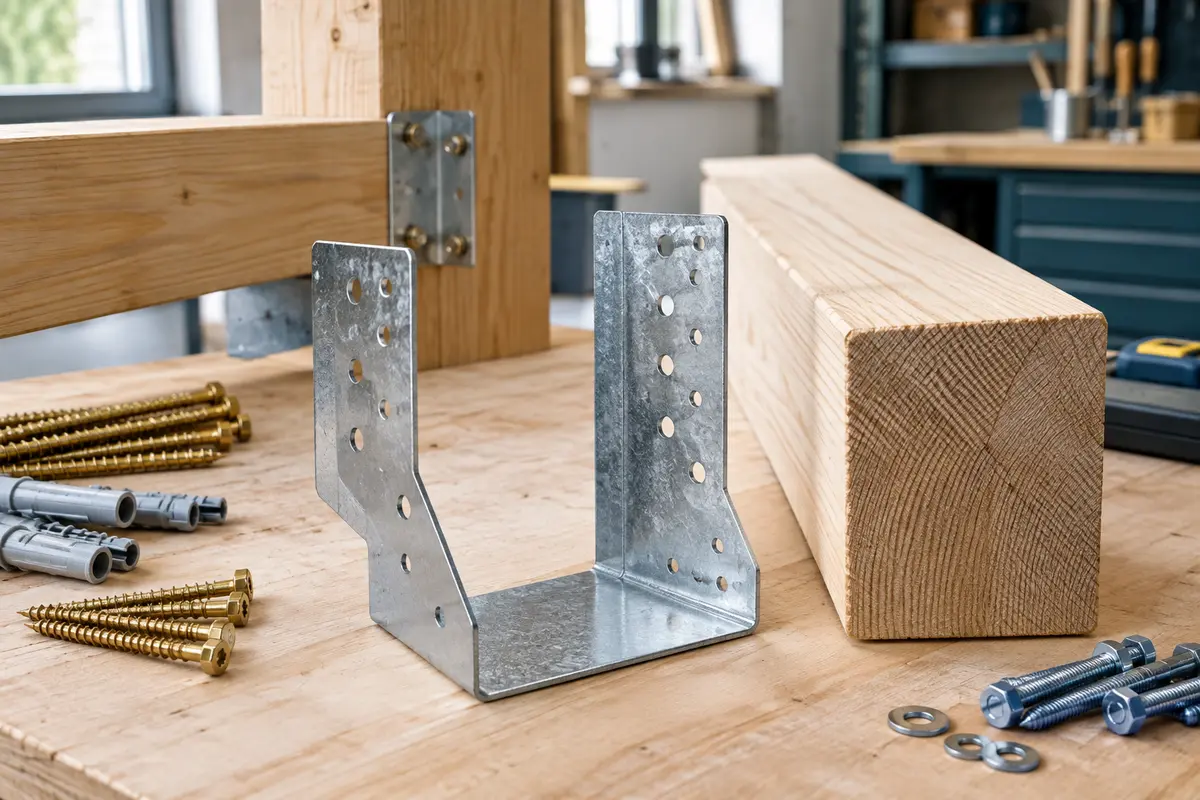

Pour choisir un sabot de charpente compatible, commencez par relever la section réelle de la solive et comparez‑la aux dimensions utiles du connecteur. Vérifiez ensuite son orientation, la nature du support porteur et les fixations prévues par le fabricant.
Pour choisir un sabot de charpente, croisez trois vérifications : la section réelle de la solive, la géométrie et l’orientation du connecteur, puis la nature du support porteur. Le modèle et ses fixations doivent correspondre aux indications du fabricant, car la capacité de l’assemblage dépend de l’ensemble de ces éléments.
Ce guide répond aux questions à se poser avant l’achat et la pose. Il vous aide à relever les dimensions sans confondre section nominale et section mesurée, puis à repérer les situations qui nécessitent une vérification professionnelle.
La section d’une solive correspond à ses deux dimensions transversales : sa largeur et sa hauteur. Mesurez la pièce de bois elle-même, à l’endroit où elle sera logée dans le sabot, et notez les dimensions dans l’ordre largeur × hauteur. Ne vous fiez pas uniquement à une désignation commerciale ou à une mesure relevée sur un plan : le bois peut avoir été raboté, séché ou recoupé.
Mesurez le bois avec un mètre ou un pied à coulisse adapté, sans prendre en compte une finition qui ne sera pas présente au niveau de l’assemblage. Si la section varie le long de la pièce, relevez‑la à plusieurs endroits et retenez la zone qui entrera dans le connecteur. Prenez aussi en compte un éventuel traitement ou revêtement s’il augmente l’épaisseur de la solive.
La largeur de la solive doit correspondre à la largeur intérieure utile du sabot, tandis que sa hauteur doit rester compatible avec la hauteur de ses ailes et de son siège. Une pièce trop large ne s’insère pas correctement. À l’inverse, un jeu important peut empêcher un appui satisfaisant ou compliquer le positionnement. Ne forcez pas le bois dans un sabot choisi trop étroit et ne comptez pas sur les fixations pour corriger une mauvaise correspondance.
Pour choisir un sabot pour solive, comparez donc la section mesurée avec les dimensions annoncées pour le modèle, en distinguant les dimensions extérieures de celles qui décrivent l’espace intérieur. Les fiches produits et notices peuvent présenter les cotes dans un ordre différent : vérifiez ce que désigne chaque valeur avant de conclure.
Un sabot n’est pas seulement une pièce en forme de U. Selon le modèle, ses ailes peuvent être placées à l’extérieur ou à l’intérieur de la pièce porteuse, et sa géométrie peut être prévue pour une configuration de montage précise. La forme doit permettre de soutenir la solive dans la position prévue, sans gêner les pièces voisines ni imposer une torsion à l’assemblage.
Avant de retenir une référence, vérifiez notamment :
Les ailes extérieures se fixent sur les faces latérales du support, tandis que les ailes intérieures se logent entre les faces de la pièce porteuse, lorsque le modèle est conçu pour cette configuration. Ces deux formes ne sont pas automatiquement interchangeables. Le choix dépend de la géométrie de l’assemblage, de l’espace disponible et des indications du fabricant.
Présentez le sabot à blanc, sans le fixer, pour vérifier que la solive entre sans contrainte et que le connecteur peut prendre sa position prévue. Contrôlez que le siège soutient correctement la pièce et que les ailes restent au contact du support. Un montage incliné, un appui sur une seule arête ou une solive qui dépasse de façon imprévue peuvent signaler une erreur de référence ou d’orientation.
La sélection des sabots de charpente disponibles par type est plus simple si vous avez déjà déterminé le sens d’assemblage et l’emplacement des ailes. Ne modifiez pas un connecteur en le découpant, en le pliant ou en perçant de nouveaux trous, sauf si le fabricant l’autorise explicitement.

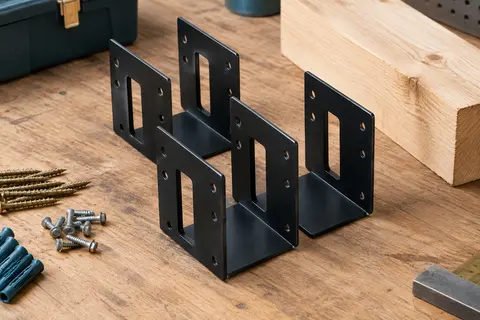

Un lot de dix sabots à ailes intérieures pour des assemblages bois plus discrets, même en espace contraint.
Un support U galvanisé à ailes extérieures pour assembler le bois avec des dimensions faciles à vérifier.
Le sabot transmet les efforts de la solive au support auquel il est fixé. Il faut donc identifier ce support avant de sélectionner le modèle : support porteur en bois, pièce métallique ou maçonnerie ne demandent pas nécessairement le même connecteur ni le même système d’ancrage. Un matériau de parement ou une cloison légère ne devient pas un support adapté parce qu’un sabot peut y être vissé.
Sur un support porteur en bois, vérifiez la nature et l’état de la pièce, ses dimensions et la zone disponible pour les fixations. Les vis ou pointes doivent pouvoir être posées dans le bois porteur, sans rencontrer une extrémité fendue, une cavité ou une zone dégradée. La largeur de la pièce doit également permettre de respecter la disposition des trous prescrite pour le sabot.
Sur un support en béton, en maçonnerie ou en métal, ne partez pas du principe qu’un sabot destiné à une fixation sur bois conviendra automatiquement. Il faut vérifier que le connecteur et la solution d’ancrage sont prévus pour ce support et pour la configuration considérée. Une cheville choisie uniquement selon son diamètre ne suffit pas à démontrer que l’assemblage est adapté.
Lorsque le sabot doit être fixé à un élément d’un autre matériau, consultez les informations techniques du fabricant pour connaître les supports compatibles, les fixations autorisées et les éventuelles limites d’emploi. Si ces informations ne couvrent pas votre situation, demandez conseil à un professionnel de la charpente ou de la structure. C’est particulièrement important lorsque l’assemblage reprend une charge importante ou participe à la stabilité de l’ouvrage.
| Support à examiner | Vérification avant le choix | Point de vigilance |
|---|---|---|
| Bois porteur | Dimensions, état, emplacement et profondeur disponible pour les fixations. | La fixation doit prendre dans la pièce porteuse, pas dans un habillage. |
| Béton ou maçonnerie | Compatibilité du sabot et de l’ancrage avec le matériau réel. | Ne remplacez pas les fixations prescrites par une cheville choisie au hasard. |
| Support métallique | Nature et épaisseur du support, configuration de l’assemblage et système prévu. | Vérifiez les indications du fabricant pour le connecteur et la liaison. |
La fixation du sabot de charpente fait partie du choix du connecteur. Les trous sont conçus pour recevoir des types de fixations déterminés, avec des dimensions et une disposition précises. Selon le modèle, le fabricant peut prescrire des pointes annelées, des vis spécifiques ou d’autres fixations compatibles. Une vis à bois courante n’est pas nécessairement équivalente à une vis conçue pour un connecteur de charpente.
Consultez la notice ou la fiche technique du sabot pour relever les références ou caractéristiques demandées : type de fixation, diamètre, longueur, emplacement et nombre de fixations. Certains trous peuvent être réservés à une configuration particulière. Ne remplissez pas arbitrairement tous les trous et ne réduisez pas le nombre de fixations prévu pour le modèle utilisé.
Vérifiez également la compatibilité des fixations avec le support. Une fixation destinée au bois ne peut pas être transposée automatiquement à une maçonnerie ou à une pièce métallique. Le diamètre du trou du sabot, le matériau du support, l’épaisseur à traverser et la profondeur d’ancrage disponible doivent tous être considérés. Les prescriptions du fabricant priment sur une règle générale ou une habitude de chantier.
Pour mieux distinguer les types de pointes et de vis utilisables, consultez notre guide sur les fixations compatibles avec un sabot et son support. Vous pouvez aussi comparer les vis de charpente, mais ne substituez une référence à celle indiquée par le fabricant qu’après avoir confirmé sa compatibilité.
Une vis de charpente à tête large, conçue pour ancrer le bois avec un vissage plus fluide.
Une vis de construction bois longue, conçue pour assembler chevrons, liteaux et pièces de charpente.
Lorsque plusieurs sabots semblent correspondre à la section solive et au support, comparez leur fiche technique plutôt que leur seule apparence. La dimension nominale peut être identique alors que l’orientation des ailes, la position des trous ou le mode de fixation diffèrent. Une référence proche en largeur ou en hauteur n’est pas forcément un remplacement acceptable.
Vous pouvez suivre cet ordre de vérification :
Les indications de capacité, lorsqu’elles sont fournies, ne s’interprètent pas isolément. Elles peuvent dépendre de l’essence et de la qualité du bois, de l’orientation, des fixations exactes et de la manière dont elles sont posées. Ne déduisez pas la charge admissible d’un assemblage de la seule épaisseur de l’acier ou du nombre de trous visibles.
Si vous ne trouvez pas l’information nécessaire pour vérifier l’emploi prévu, contactez le fabricant ou son distributeur avec les dimensions du bois et du support. Une photo peut aider à décrire la géométrie, mais elle ne remplace pas les cotes ni l’analyse des efforts. Pour une structure porteuse, une modification de charpente ou un doute sur le dimensionnement, faites valider le choix par un professionnel qualifié.
Avant la pose, relisez la notice et préparez le sabot, les fixations prévues et les outils adaptés. Vérifiez que le support est accessible et que les trous peuvent être fixés dans la zone utile. Repérez les réseaux ou éléments cachés si le support le nécessite, et évitez d’intervenir sur une structure sans avoir évalué les conséquences de la dépose ou du déplacement d’une pièce existante.
Présentez le connecteur à l’emplacement prévu, contrôlez son alignement et marquez les positions selon les instructions du fabricant. La solive doit s’insérer dans le sabot sans être écartée de force. Pendant la fixation, suivez l’ordre de pose et les consignes de serrage indiqués. Un serrage excessif peut endommager le bois ou la pièce métallique ; un serrage insuffisant peut laisser du jeu.
Après la pose, contrôlez visuellement que les fixations prévues sont présentes et correctement placées, que le sabot reste au contact du support et que la solive repose dans la position attendue. Vérifiez l’absence de déformation visible, de fissure provoquée par la pose ou de déplacement. Si un problème apparaît, ne tentez pas de le masquer en ajoutant des vis ou en redressant le sabot sans avis technique.
Un avis professionnel est indiqué dès que le sabot participe à un assemblage porteur dont le dimensionnement est incertain, que le support est fissuré ou dégradé, ou que la configuration diffère de celles décrites dans la documentation. C’est aussi le cas si la solive est inclinée, si elle reçoit des efforts particuliers ou si l’assemblage se situe dans une zone exposée à l’humidité ou à un environnement corrosif.
Un changement de matériau peut également modifier les conditions de fixation. Le bois traité, une pièce métallique, une maçonnerie creuse ou un béton ancien peuvent nécessiter des précautions ou des références spécifiques. Il faut alors vérifier les indications de compatibilité du connecteur et des fixations, plutôt que de déduire la solution d’un usage courant.
En résumé, la méthode pour choisir un sabot de charpente consiste à mesurer la section réelle, vérifier la géométrie et le sens des ailes, identifier précisément le support porteur, puis sélectionner les fixations associées selon la documentation du fabricant. Si un seul de ces points reste incertain, ne compensez pas par une adaptation improvisée : demandez une confirmation technique avant de réaliser l’assemblage.
Mesurez la largeur et la hauteur réelles de la solive à l’endroit qui sera logé dans le sabot. Comparez ces mesures aux dimensions utiles indiquées par le fabricant, et non à une désignation nominale seule.
Pas automatiquement. Les deux formes correspondent à des configurations de montage différentes et doivent être choisies selon la géométrie, l’accès au support et les indications du fabricant.
Uniquement si le connecteur et le système d’ancrage sont prévus pour ce support et cette configuration. Vérifiez la documentation technique et faites valider le choix si l’assemblage est porteur ou si la compatibilité n’est pas clairement indiquée.
Ne les remplacez pas sans avoir confirmé leur compatibilité. Le diamètre, la longueur, la forme et le nombre des fixations doivent respecter les prescriptions du fabricant du sabot.
Ne forcez pas l’insertion et ne pliez pas le connecteur pour l’adapter. Vérifiez les dimensions réelles et la référence du sabot, puis choisissez un modèle compatible ou demandez conseil à un professionnel.
