Pour positionner une équerre de charpente, repérez d’abord les pièces qu’elle doit relier et vérifiez qu’elle ne gêne ni les appuis ni les éléments voisins. Son implantation et le choix des fixations sont deux décisions distinctes, à valider selon le connecteur, le bois et le rôle de l’assemblage.
Pour positionner une équerre de charpente sans gêner les autres éléments, partez de la géométrie réelle de l’assemblage : les pièces à relier, leurs surfaces de contact, leurs appuis et les dégagements nécessaires autour. L’équerre doit pouvoir s’appuyer correctement sur le bois et être fixée selon le schéma prévu pour ce connecteur.
Ce repérage ne suffit pas à choisir les vis ou les boulons. L’implantation du connecteur détermine où il peut se placer ; la fixation doit ensuite être compatible avec les trous de l’équerre, les pièces en bois et les indications du fabricant.
Commencez par identifier les deux pièces que l’équerre doit maintenir et la façon dont elles se rencontrent. Une équerre d’assemblage courante se pose contre deux faces formant un angle, mais la forme du connecteur et son usage peuvent différer. Vérifiez sa notice ou sa fiche technique avant de décider de son orientation.

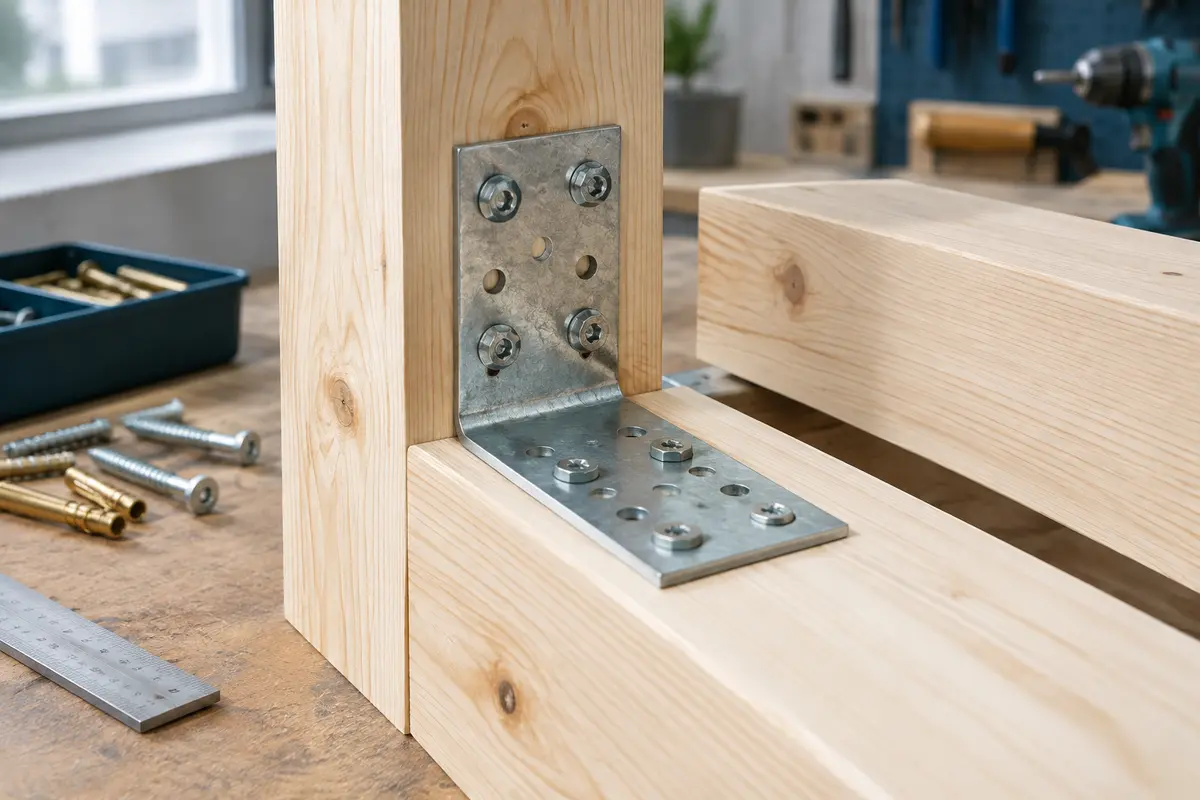

Présentez l’équerre à blanc, sans la fixer. Ses ailes doivent porter à plat sur les faces prévues, sans basculer sur une arête, un défaut de surface ou une pièce en saillie. Le connecteur ne doit pas servir à compenser un jour entre les bois : corrigez d’abord l’ajustement des pièces si elles ne sont pas en contact comme prévu.
Repérez également le chemin des efforts. L’équerre doit relier les éléments concernés, pas seulement être placée à proximité du joint. Dans un ouvrage porteur, l’emplacement, le nombre et le type de connecteurs dépendent de l’assemblage et des charges. Une équerre choisie au hasard ne garantit pas le renforcement d’une structure.
Pour comparer les modèles destinés aux assemblages de bois, consultez la sélection de connecteurs de charpente. Le nom de la catégorie ne remplace toutefois pas la vérification de la référence, des dimensions et de l’usage prévu.
Le contrôle se fait avant le perçage, en tenant compte de l’ensemble de la structure et pas seulement du joint. Présentez l’équerre à son emplacement définitif, puis observez ses deux ailes, ses bords et les têtes de fixation qui dépasseront du bois. Une pièce peut sembler compatible à plat tout en bloquant ensuite un autre élément ou un outil de montage.
Examinez notamment les zones où une pièce vient contre une autre, les passages étroits et les surfaces qui devront rester accessibles. Si un panneau, un habillage ou un autre connecteur doit être ajouté, vérifiez qu’il peut encore prendre sa place. Tenez compte aussi des interventions ultérieures prévues, par exemple le serrage d’un boulon ou l’accès à une vis.
| Point à contrôler | Question à se poser | Si le passage est gêné |
|---|---|---|
| Contact avec les bois | Les deux ailes reposent-elles à plat sur les faces prévues ? | Reprenez l’alignement des pièces ou vérifiez si un autre modèle est adapté. |
| Pièces voisines | Une solive, un poteau ou un panneau recouvre‑t‑il l’équerre ? | Testez l’assemblage complet avant de fixer et évitez de déplacer le connecteur sans validation. |
| Accès aux fixations | Peut‑on insérer et serrer chaque fixation prévue ? | Vérifiez l’orientation, l’outil et la séquence de montage autorisés. |
| Bords et appuis | Les trous tombent‑ils sur une zone de bois utilisable ? | Ne déplacez pas les perçages au hasard ; consultez la documentation ou un professionnel. |
Le contrôle peut être fait avec un gabarit, ou simplement en plaçant provisoirement l’équerre et les pièces adjacentes à leur position finale. Ne marquez les trous qu’après cette vérification. Si l’équerre est masquée par un élément qui doit être posé avant elle, planifiez l’ordre de montage pour conserver l’accès nécessaire.
Il n’existe pas une orientation universelle pour toutes les équerres. Certaines sont conçues pour un assemblage d’angle, d’autres pour une liaison particulière ou pour un renfort dans une configuration définie. La forme, les retours, les nervures et la disposition des perforations indiquent comment le fabricant prévoit leur emploi, mais la documentation reste la référence.
Pour positionner une équerre sur le bois, alignez ses ailes avec les faces des pièces à assembler et respectez le sens indiqué pour le modèle. Évitez de la retourner simplement parce que les trous semblent plus faciles d’accès : la résistance peut dépendre de l’orientation du connecteur et du placement des fixations. Une équerre renforcée n’est pas nécessairement interchangeable avec une équerre plate.
Vérifiez aussi que les fixations ne se retrouvent pas près d’une extrémité ou d’un bord dans une position non prévue. La distance aux bords, l’état du bois et la section des pièces influencent la tenue de l’assemblage. En présence d’une fente, d’un nœud important ou d’un bois détérioré dans la zone, ne reportez pas simplement le trou à côté sans contrôler que le schéma reste conforme.
Si l’équerre empiète sur un autre élément, recherchez d’abord la cause : modèle trop grand, géométrie inadaptée, mauvais sens de pose ou assemblage mal ajusté. Changer de forme peut être préférable à un décalage improvisé. Une plaque perforée, par exemple, ne remplit pas automatiquement le même rôle qu’une équerre d’angle.
Comparez les dimensions du connecteur aux sections des pièces et à l’espace disponible. Vérifiez la longueur des ailes, l’épaisseur du métal, la présence d’un renfort et la position des trous. Ces caractéristiques permettent de repérer une incompatibilité d’encombrement, mais elles ne suffisent pas à établir la capacité portante de l’assemblage.
Un connecteur de charpente doit être considéré comme un élément d’un assemblage complet, avec le bois et ses fixations. Pour renforcer un assemblage en bois porteur, ne déduisez pas la résistance à partir de l’apparence ou de la seule épaisseur de l’équerre. En cas de doute sur la capacité requise, demandez l’avis d’un professionnel de la charpente.
Renforcez vos assemblages d’angle avec des équerres galvanisées pré‑percées, prêtes à recevoir des vis ou boulons adaptés.
Renforcez les angles de vos meubles et étagères avec des équerres galvanisées pré‑percées, en lot de 24.
Une fois l’emplacement et l’orientation validés, choisissez les fixations prescrites pour la référence d’équerre et la nature de l’assemblage. Les trous du connecteur sont conçus pour des types et des diamètres de fixation déterminés. Une vis qui entre dans un trou n’est pas forcément compatible : sa tête, sa longueur, son diamètre et son usage doivent aussi convenir.
Pour le bois, les vis de charpente peuvent être pertinentes lorsque le fabricant les prévoit et que leur diamètre et leur longueur correspondent au connecteur et aux pièces. Consultez les caractéristiques des vis de charpente et comparez‑les aux consignes de pose. N’utilisez pas une vis à bois quelconque en remplacement d’une fixation spécifiée, et ne remplacez pas des pointes de connecteur par des vis sans confirmation de compatibilité.
La fixation d’une équerre de charpente exige aussi de respecter le nombre et la disposition indiqués. Ne remplissez pas nécessairement tous les trous, et ne choisissez pas arbitrairement ceux qui sont les plus commodes : certains schémas de perçage sont liés à la performance prévue. À l’inverse, omettre une fixation prescrite peut modifier le comportement de l’assemblage.
| À vérifier | Pourquoi c’est important |
|---|---|
| Type de fixation prescrit | Les vis, pointes ou boulons ne sont pas automatiquement substituables. |
| Diamètre et tête | La fixation doit correspondre au trou et prendre appui comme prévu. |
| Longueur et épaisseur traversée | Il faut une prise suffisante dans le bois sans déboucher là où cela gênerait ou créerait un risque. |
| Matériau et environnement | Le métal de la fixation doit être compatible avec le connecteur et l’exposition, notamment en milieu humide. |
La distinction est donc simple : l’implantation répond à la question « où et dans quel sens poser l’équerre ? », tandis que la fixation répond à « quelles pièces utiliser dans ses perforations ? ». Ces deux vérifications sont liées, mais l’une ne valide pas l’autre. Pour approfondir le choix des vis selon les pièces assemblées, vous pouvez consulter notre guide sur les vis de charpente et les boulons pour assembler le bois.
Une vis de charpente à tête large, conçue pour ancrer le bois avec un vissage plus fluide.
Une vis de construction bois longue, conçue pour assembler chevrons, liteaux et pièces de charpente.
Procédez dans un ordre qui évite de découvrir une gêne après le perçage. Pour un assemblage simple, les vérifications peuvent se faire ainsi :
Le préperçage dépend du type de fixation, de la section et de l’essence du bois, ainsi que des instructions du fabricant. Ne supposez pas qu’il est toujours nécessaire ou toujours inutile. Suivez les recommandations applicables à la fixation utilisée et évitez de forcer une vis si le bois se fend ou si le connecteur se déforme.
Une erreur fréquente consiste à placer l’équerre là où elle gêne le moins, puis à adapter les fixations au nouvel emplacement. Cette démarche peut modifier les appuis, rapprocher des vis d’un bord ou rendre le schéma de pose non conforme. Si le modèle choisi ne passe pas, recherchez un connecteur conçu pour cette géométrie plutôt que de modifier l’assemblage sans vérification.
Un assemblage décoratif ou secondaire n’appelle pas nécessairement les mêmes vérifications qu’une charpente porteuse, mais la compatibilité du connecteur et de ses fixations reste essentielle. Pour un élément qui reprend des charges, une liaison dont la stabilité est incertaine, une modification de charpente ou un bois endommagé, faites contrôler la solution par un professionnel. Il pourra vérifier la géométrie, les efforts transmis, le support et la configuration de fixation nécessaires.
En résumé, la bonne méthode consiste à présenter l’équerre, vérifier les contacts et les dégagements, puis valider séparément le connecteur et ses fixations. C’est cette approche qui permet de positionner une équerre de charpente sans gêner les autres éléments, tout en évitant de confondre facilité de pose et adéquation technique.
Ses ailes doivent porter à plat sur les faces prévues et relier les pièces concernées selon les consignes du fabricant. Vérifiez aussi qu’elle ne bloque aucun appui, élément voisin ou accès nécessaire aux fixations.
Ne modifiez pas le schéma de perçage et n’omettez pas des fixations prescrites sans validation. Leur nombre et leur emplacement participent au comportement prévu du connecteur.
Non. Sa forme, ses dimensions et son usage doivent correspondre à la géométrie de l’assemblage et aux indications du fabricant. Son apparence ne suffit pas à confirmer son adéquation à un usage porteur.
Suivez les fixations prescrites pour le modèle et vérifiez le type, le diamètre, la longueur, la tête et la compatibilité avec le bois. Une vis qui passe dans un trou n’est pas nécessairement adaptée.
Demandez conseil si l’équerre intervient dans une structure porteuse, si vous modifiez une charpente ou si le bois est fissuré ou dégradé. Un professionnel peut évaluer les efforts, les appuis et la configuration de fixation.
