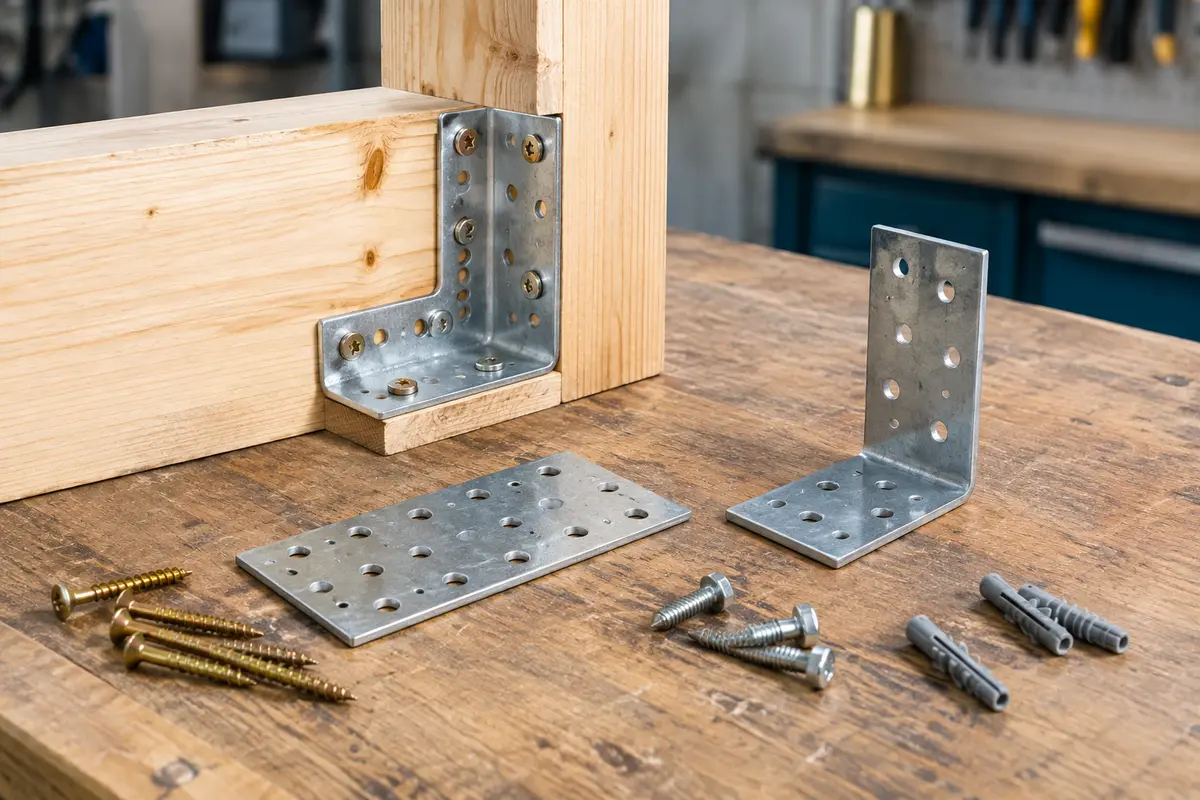

Une plaque perforée se choisit d’abord en fonction de la position des pièces et de la surface disponible pour les relier. Vérifiez ensuite que ses trous correspondent aux fixations prévues et que le modèle est adapté au rôle de l’assemblage.
Pour choisir une plaque perforée de charpente, partez de la géométrie de l’assemblage : pièces dans le même plan, angle, jonction ou recouvrement. La plaque doit couvrir les zones de liaison sans gêner les éléments voisins, et ses perforations doivent accepter les fixations prévues.
La forme ou la taille ne suffisent pas à valider un assemblage. Il faut aussi considérer le bois, l’accès pour poser les fixations, l’environnement et le rôle de la liaison. Pour une pièce porteuse ou un assemblage dont la défaillance pourrait être dangereuse, suivez les prescriptions du fabricant ou demandez conseil à un professionnel.
Commencez par observer la position des pièces avant de comparer les références. Une plaque plate relie généralement des éléments dont les faces sont accessibles dans un même plan. Une équerre ou une plaque pliée est plus adaptée quand la liaison doit suivre un angle. Le nom commercial peut varier : examinez donc la forme réelle du connecteur et son schéma de pose.
Si deux pièces se prolongent ou se rejoignent à plat, une plaque de liaison de charpente peut recouvrir leur jonction. Il faut alors une surface suffisante sur chaque pièce pour répartir les points de fixation de part et d’autre du joint. Une platine longue peut convenir à un raccord linéaire, tandis qu’une plaque plus compacte peut répondre à une jonction courte, à condition que sa disposition de trous permette une pose cohérente.
Sur une jonction en T ou en croix, regardez où les pièces se rencontrent et quelles faces restent disponibles. Une plaque plate ne peut pas assurer une liaison efficace si elle ne porte que sur une petite partie de l’une des pièces ou si le joint tombe sous une rangée de trous impossible à utiliser. Vérifiez la place pour la plaque, les fixations et l’outil de pose.
Pour relier des pièces perpendiculaires, une équerre perforée peut épouser l’angle et offrir des points d’ancrage sur les deux faces. Pour un angle différent, un raccord spécifique ou une solution conçue pour cette configuration peut être nécessaire. Ne forcez pas une plaque plate à se plier sur place : cette déformation peut modifier sa géométrie et compromettre son comportement.
Un connecteur perforé pour bois doit être choisi pour son usage et sa forme, pas uniquement parce que ses trous semblent correspondre au projet. La catégorie des connecteurs de charpente permet de comparer les familles de pièces, mais la référence précise doit ensuite être contrôlée au regard de l’assemblage réel.
Renforcez vos assemblages d’angle avec des équerres galvanisées pré‑percées, prêtes à recevoir des vis ou boulons adaptés.
Renforcez les angles de vos meubles et étagères avec des équerres galvanisées pré‑percées, en lot de 24.
La surface de recouvrement est la portion de chaque pièce que la plaque vient couvrir. Elle doit permettre de placer les fixations selon le plan du fabricant, sans les rapprocher excessivement du bord du bois ni les faire tomber dans une zone de contact ou de fissure. Mesurez la longueur et la largeur disponibles sur les faces concernées, puis comparez‑les aux dimensions et au dessin des perforations de la plaque.
Ne choisissez pas automatiquement la plus grande plaque disponible. Une plaque trop longue peut buter contre une autre pièce, un mur ou un élément de couverture ; elle peut aussi ne pas reposer à plat. À l’inverse, une plaque trop courte limite la zone de recouvrement et peut ne pas offrir assez de positions de fixation utilisables. La bonne dimension est celle qui s’intègre à la géométrie tout en laissant respecter le plan de pose.
| Configuration observée | Point à vérifier sur la plaque | Question à se poser |
|---|---|---|
| Raccord de deux pièces alignées | Longueur de recouvrement de chaque côté du joint et répartition des trous | La plaque repose‑t‑elle sur les deux pièces sans déborder sur un obstacle ? |
| Jonction en T ou en croix | Emplacement des rangées de trous par rapport aux pièces qui se croisent | Les fixations restent-elles accessibles et posables dans le bois prévu ? |
| Assemblage à angle droit | Présence de faces de fixation adaptées aux deux plans | Une équerre est‑elle plus appropriée qu’une plaque plate ? |
| Pièce étroite ou proche d’un bord | Largeur de la plaque et position des trous par rapport aux rives | Peut‑on respecter les distances de pose prescrites sans sortir du bois ? |
Ce tableau sert à examiner la compatibilité géométrique, pas à dimensionner une liaison porteuse. Les dimensions de la plaque, le nombre de trous occupés et leur position ne permettent pas, à eux seuls, de déduire une capacité de charge. Pour un assemblage structurel, référez-vous aux données techniques de la référence et aux règles de conception applicables.
La vérification des trous est indispensable : un trou présent sur la plaque n’est pas automatiquement compatible avec n’importe quelle vis, pointe ou boulon. Consultez les indications du fabricant sur le type de fixation admis et le diamètre prévu. Comparez‑les aux fixations dont vous disposez, en tenant compte de la forme de la tête, de la longueur et du support dans lequel elles doivent pénétrer.
Examinez aussi la disposition des perforations. Certains modèles associent des trous de tailles ou de formes différentes ; d’autres prévoient une implantation précise. Une fixation trop petite peut ne pas assurer l’appui prévu, tandis qu’une fixation trop grosse ne passe pas correctement ou déforme la plaque. Ne repercez pas et n’agrandissez pas les trous sans autorisation explicite du fabricant.
Les fixations d’une plaque de charpente ne se choisissent donc pas séparément du connecteur. Une vis de charpente, une pointe dédiée ou un boulon ne sont pas interchangeables par défaut. Consultez les indications du fabricant de la plaque, puis comparez le diamètre et la longueur à ceux des fixations prévues. Pour approfondir le choix des vis destinées aux pièces de structure, voyez aussi les critères pour choisir entre vis de charpente et boulons.
Une vis de charpente à tête large, conçue pour ancrer le bois avec un vissage plus fluide.
Une vis de construction bois longue, conçue pour assembler chevrons, liteaux et pièces de charpente.
Avant la pose, vérifiez que les faces à assembler sont en contact comme prévu et que la plaque peut rester plane. Un jour entre les pièces, un chant irrégulier ou une pièce vrillée peut empêcher le connecteur de s’appuyer correctement. La plaque ne doit pas servir à contraindre de force des éléments mal ajustés, ni à masquer un défaut de coupe qui compromet l’appui.
Positionnez la jonction en tenant compte des zones disponibles pour les fixations. Les trous ne doivent pas tomber dans le vide, sur le joint entre deux pièces, au droit d’une entaille ou dans du bois abîmé. Si plusieurs connecteurs sont nécessaires, vérifiez leur proximité et l’espace nécessaire pour poser chaque fixation sans collision entre têtes, outils ou éléments de structure.
Un contrôle à blanc aide à anticiper ces difficultés : placez la plaque sans la fixer, marquez les emplacements et vérifiez chaque point. Vous pouvez ainsi confirmer que les fixations restent accessibles, que les pièces ne se déplacent pas pendant le montage et qu’aucun élément voisin ne gêne le serrage. Pour une équerre, contrôlez les deux faces et l’angle avant de marquer les trous.
La position ne se limite pas à l’aspect visuel. Un raccord peut être bien centré et pourtant inadapté si les efforts s’exercent dans une direction que le connecteur n’est pas conçu pour reprendre. Respectez l’orientation indiquée par le fabricant et ne transposez pas un montage prévu pour une configuration à une autre sans validation. Des repères de pose sont également détaillés dans notre guide sur la mise en place d’une équerre de charpente.
La matière et le revêtement doivent correspondre à l’environnement de pose. Une plaque en acier protégée contre la corrosion peut convenir à des conditions données, mais cette protection n’est pas universelle : humidité, exposition extérieure, atmosphère agressive et contact avec d’autres métaux peuvent modifier le choix. Vérifiez la destination mentionnée par le fabricant plutôt que de vous fier uniquement à l’apparence de la finition.
La compatibilité concerne aussi les fixations. Associer des métaux ou revêtements inadaptés peut accélérer la corrosion dans certaines conditions. Il faut donc vérifier les recommandations relatives à la plaque et aux vis ou pointes employées, notamment en extérieur. La règle est de considérer l’ensemble plaque, fixations et environnement, et non chaque composant isolément.
Le bois compte également. Son essence, son état, son humidité et la présence de fissures peuvent influencer la tenue des fixations. Une plaque ne corrige pas une pièce fendue, pourrie ou insuffisamment dimensionnée. Si le bois est dégradé, remplacez ou faites évaluer la pièce avant de réaliser la liaison. En cas de doute sur la corrosion ou le contact entre matériaux, consultez les recommandations propres aux produits choisis.
Une équerre nervurée en acier galvanisé pour renforcer vos assemblages de charpente, en intérieur comme en extérieur.
Assemblez vos pièces en bois avec des plaques prépercées, compactes et galvanisées, faciles à positionner selon votre projet.
Une méthode simple consiste à contrôler successivement le support, la géométrie, le connecteur et les fixations. Ne commencez pas par percer en vous fondant uniquement sur les dimensions nominales : confirmez d’abord que la référence correspond à l’usage prévu et que les pièces peuvent être assemblées dans la position souhaitée.
Les erreurs fréquentes sont de choisir une plaque uniquement d’après sa longueur, d’utiliser tous les trous sans vérifier le plan de pose, ou de remplacer les fixations préconisées par des vis disponibles sur place. Évitez aussi de placer une fixation trop près d’un bord, de monter une plaque à l’envers si son orientation est indiquée, ou de laisser une partie du connecteur sans appui. En cas de doute, arrêtez la pose et vérifiez la notice de la référence.
Pour un assemblage non porteur, ces contrôles permettent de choisir une solution mieux ajustée à la forme et au support. Pour une charpente porteuse, une modification de structure, une grande portée ou une liaison soumise à des efforts importants, le choix doit être validé selon les données techniques et les règles de calcul applicables. Faites appel à un professionnel si vous ne pouvez pas établir la compatibilité de la plaque et des fixations.
En résumé, choisir une plaque d’assemblage en bois revient à faire correspondre trois éléments : la géométrie réelle des pièces, la surface de recouvrement disponible et les fixations compatibles avec les trous. Une plaque perforée bien dimensionnée mais mal positionnée, ou associée à des fixations inadaptées, ne constitue pas une liaison validée.
Non. Elle convient surtout aux liaisons où ses faces peuvent recouvrir les pièces dans un même plan. Pour des pièces à angle ou dans des plans différents, une équerre ou un connecteur conçu pour cette géométrie peut être nécessaire.
Vérifiez le diamètre et le type de fixation indiqués par le fabricant, puis contrôlez la longueur, la tête et la compatibilité avec le bois. Ne choisissez pas une vis uniquement parce qu’elle passe dans le trou.
Suivez le plan de pose et les indications du fabricant de la plaque. Le nombre et la position des fixations ne doivent pas être improvisés, notamment pour une liaison porteuse.
Non, sauf si le fabricant prévoit explicitement cette opération. Un pliage improvisé peut déformer le connecteur et modifier son comportement ; choisissez plutôt une pièce dont la forme correspond à l’angle à assembler.
Demandez conseil si la plaque intervient dans une charpente porteuse, si les efforts ou la configuration ne sont pas clairement définis, ou si le support est dégradé. Une simple comparaison de dimensions ne suffit pas à valider la capacité d’un assemblage structurel.
