La plage de sertissage indique l’épaisseur totale que peut serrer une référence de rivet aveugle. Pour la choisir, mesurez toutes les couches assemblées, puis vérifiez séparément le diamètre et la compatibilité de l’outil de pose.
Pour choisir des rivets aveugles adaptés à l’épaisseur des pièces, comparez l’épaisseur cumulée de toutes les couches à la plage de sertissage indiquée pour la référence. Cette plage définit l’intervalle d’épaisseur que le rivet peut serrer correctement. Elle ne remplace ni le choix du diamètre ni la vérification de l’outil de pose.
La méthode est simple : mesurez l’empilement réel, repérez la plage sur la fiche technique du rivet, puis contrôlez le perçage et la capacité de la riveteuse. En cas de doute, ne choisissez pas une référence uniquement parce que sa longueur semble convenir.
La plage de sertissage, parfois appelée plage de serrage ou plage de prise, correspond à l’épaisseur totale de matière que le rivet peut maintenir une fois posé. Le fabricant l’indique généralement sous la forme d’une épaisseur minimale et d’une épaisseur maximale. La valeur exacte dépend du modèle et doit être vérifiée dans sa fiche technique ou son tableau de dimensions.
Par exemple, si une référence est donnée pour une plage illustrative de 2 à 4 mm, elle est prévue pour assembler un empilement dont l’épaisseur se situe dans cet intervalle. Ce chiffre est un exemple de lecture, pas une caractéristique valable pour tous les rivets. Les valeurs varient selon le diamètre, la longueur et la conception du corps du rivet.
La plage ne désigne donc pas le diamètre du rivet, ni sa longueur totale, ni le diamètre du trou à percer. Ce sont des caractéristiques distinctes, même si elles figurent souvent ensemble dans la désignation d’un produit. Une mention de type « diamètre × longueur » ne suffit pas à confirmer la plage de sertissage : recherchez la donnée correspondante dans la documentation de la référence exacte.
| Donnée à vérifier | Ce qu’elle indique | À ne pas confondre avec |
|---|---|---|
| Plage de sertissage | Épaisseur totale des couches que le rivet peut assembler | Longueur totale du rivet |
| Diamètre du rivet | Dimension du corps, à rapprocher du perçage et de l’assemblage | Épaisseur des pièces |
| Longueur du rivet | Dimension du rivet indiquée selon la convention du fabricant | Plage garantie de serrage |
| Capacité de la riveteuse | Diamètres, matériaux ou mandrins qu’elle peut poser | Compatibilité dimensionnelle de la référence |
Pour comparer des références, consultez la catégorie des rivets aveugles et autres rivets, puis examinez les données de chaque modèle. Une plage plus large n’est pas automatiquement préférable : il faut qu’elle corresponde à l’empilement réel et à l’usage prévu.
Mesurez l’épaisseur de toutes les pièces qui seront traversées et serrées par le rivet. Si vous assemblez deux tôles, additionnez leurs épaisseurs. Si vous en superposez trois, additionnez les trois valeurs. C’est cette somme, et non l’épaisseur d’une seule pièce, qu’il faut confronter à la plage de sertissage.

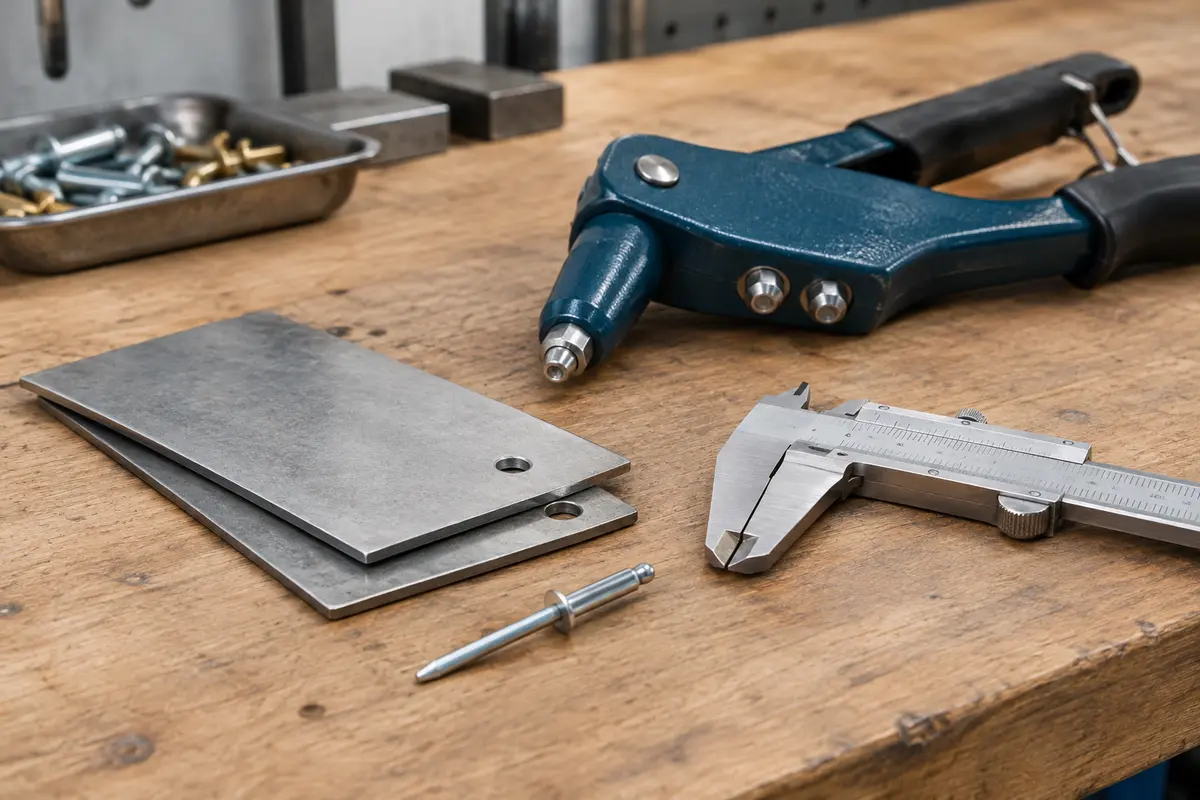

Le plus fiable est de mesurer l’empilement déjà maintenu dans sa position finale, avec un pied à coulisse adapté. Si les pièces sont séparées, relevez chaque épaisseur puis faites la somme. Pour des matériaux irréguliers ou souples, vérifiez aussi que les surfaces reposent correctement l’une contre l’autre : une mesure prise sur une zone écrasée ou bombée peut être trompeuse.
Une peinture ou un revêtement mince peut compter peu, mais il ne faut pas l’ignorer s’il modifie sensiblement l’épaisseur ou l’appui. De même, une rondelle placée dans l’empilement traversé par le rivet fait partie de la matière serrée. En revanche, un joint souple, une couche compressible ou une surface irrégulière peut se tasser pendant la pose : dans ce cas, une simple addition des épaisseurs nominales ne garantit pas un assemblage stable.
Pour riveter plusieurs pièces, additionnez donc l’épaisseur de chacune des couches effectivement prises entre la tête du rivet et la partie formée à l’arrière. Ne comptez pas seulement les deux pièces principales si une entretoise ou une rondelle est également traversée et maintenue. Si la géométrie empêche les couches de rester plaquées, corrigez l’ajustement avant la pose plutôt que de compter sur le rivet pour rattraper le jeu.
Une fois l’épaisseur cumulée établie, vérifiez qu’elle se situe entre les limites minimale et maximale de la référence. Une épaisseur inférieure au minimum ou supérieure au maximum est hors plage, même si le rivet peut entrer dans le trou. Le fait de pouvoir insérer le rivet ne prouve pas qu’il formera un sertissage correct.
Voici un exemple fictif pour illustrer la comparaison, avec une référence dont la plage serait de 2 à 4 mm :
Dans le premier cas, la plage semble convenir sur le seul critère d’épaisseur. Il reste néanmoins à contrôler le diamètre, le perçage, le matériau des pièces, la forme de tête et la capacité de la riveteuse. Dans les deux autres cas, choisissez une référence dont la plage correspond à l’épaisseur mesurée, plutôt que d’essayer de compenser avec une traction plus forte ou un outil différent.
Quand une valeur se trouve exactement à une limite ou très près de celle‑ci, reportez-vous aux indications du fabricant pour cette référence précise. Les tolérances de fabrication, l’incertitude de mesure, les revêtements et les variations d’épaisseur peuvent modifier le résultat réel. Si l’assemblage est important ou si les mesures sont incertaines, demandez conseil au fournisseur ou à un professionnel avant de poser les rivets.
La fiche du produit doit rester la source de référence. Les assortiments peuvent contenir plusieurs dimensions, mais cela ne signifie pas que chaque rivet convient à toutes les épaisseurs. Vérifiez la plage associée à chaque taille, et non une plage générale attribuée au kit. Un assortiment aide à disposer de plusieurs options ; il ne dispense pas de lire les caractéristiques de la référence choisie.
500 rivets aveugles en quatre diamètres, rangés par taille pour des assemblages nets sans accès arrière.
Assemblez deux pièces depuis une seule face avec ces rivets inox 304, conçus pour des fixations durables.
La plage de sertissage répond à la question : quelle épaisseur totale ce rivet peut‑il serrer ? Le diamètre répond à une autre question : quelle dimension de corps et de perçage est requise ? Pour choisir un rivet selon l’épaisseur, commencez par la plage, puis vérifiez que le diamètre convient au trou, aux matériaux et aux exigences de l’assemblage.
Le diamètre ne se déduit pas de l’épaisseur seule. Il dépend notamment de la conception de la pièce, de la place disponible, du diamètre de perçage prescrit et des efforts que l’assemblage doit reprendre. Pour un assemblage soumis à des charges importantes, des vibrations ou des contraintes de sécurité, ne choisissez pas le diamètre à partir d’une règle générale : utilisez les indications du fabricant et, si nécessaire, faites valider le dimensionnement par un professionnel. Un guide sur le choix du diamètre d’un rivet aveugle permet d’examiner ce critère séparément.
La longueur totale est également distincte. Elle décrit la dimension du rivet selon la convention de mesure du fabricant, tandis que la plage exprime l’épaisseur de serrage admissible. Une longueur plus grande ne garantit donc pas, à elle seule, une plage adaptée. Consultez le dessin ou le tableau dimensionnel du modèle pour savoir à quoi correspond chaque mesure.
Le type de tête compte aussi. Une tête large répartit l’appui sur une surface plus grande qu’une tête standard, mais elle ne change pas automatiquement les limites de la plage de sertissage. Une tête fraisée, au contraire, demande un logement adapté pour s’asseoir correctement. Vérifiez la forme de tête et la préparation de la surface sans substituer ces informations à la plage annoncée.
Enfin, le matériau du corps et celui du mandrin peuvent influer sur la pose et sur la compatibilité avec les pièces. Dans un assemblage de métaux différents, prenez en compte le risque de corrosion et les conditions d’exposition. Un rivet qui convient en dimensions peut rester inadapté au milieu ou aux matériaux assemblés. La documentation de la référence et les recommandations liées à l’application doivent guider le choix.
Oui. Une plage de sertissage correcte ne suffit pas si l’outil ne peut pas poser le diamètre et le type de rivet sélectionnés. Avant la pose, vérifiez la capacité de la riveteuse, l’embout ou le nez adapté au diamètre du mandrin, ainsi que les consignes d’utilisation de l’outil. Selon le modèle, la capacité peut aussi dépendre du matériau du rivet et du diamètre de celui‑ci.
La capacité de l’outil et la plage du rivet sont deux contrôles différents :
Un outil qui accepte un certain diamètre ne valide pas automatiquement tous les rivets de ce diamètre. La composition et la conception du rivet peuvent différer. Si l’outil force, si le mandrin ne casse pas comme prévu ou si le rivet ne se forme pas correctement, arrêtez-vous et vérifiez la compatibilité ainsi que la méthode de pose. N’essayez pas de compenser un défaut de sertissage en actionnant l’outil de façon répétée sans diagnostic.
Le trou doit également correspondre au diamètre de perçage prescrit pour le rivet. Un trou trop grand peut laisser du jeu ; un trou trop petit peut empêcher l’insertion ou endommager le rivet pendant la mise en place. Percez les couches alignées selon les recommandations du fabricant, éliminez les bavures et maintenez les pièces rapprochées avant de placer le rivet. Un trou oblong, décentré ou mal aligné peut compromettre l’appui, même si l’épaisseur cumulée est dans la plage.
Lors du sertissage d’un rivet aveugle, la tête doit porter correctement sur la face accessible et le corps doit pouvoir se déformer derrière les pièces. Gardez les surfaces jointives pendant la traction. Une mauvaise assise de la tête, un jeu entre les couches ou un obstacle derrière le montage peut conduire à une fixation irrégulière. Portez une protection oculaire et écartez les doigts de la zone de pose, car le mandrin se rompt et les bords des pièces ou du perçage peuvent être coupants.
L’erreur la plus fréquente consiste à choisir uniquement d’après le diamètre ou la longueur affichée. Pour éviter ce raccourci, lisez les caractéristiques complètes de la référence et reliez chaque donnée à un contrôle distinct : épaisseur cumulée, diamètre, plage, forme de tête, matériau et outil. Si vous comparez plusieurs modèles, consignez ces informations côte à côte plutôt que de vous fier à leur apparence.
Un rivet trop court pour l’empilement peut ne pas former correctement sa partie aveugle. À l’inverse, une épaisseur inférieure à la plage minimale peut entraîner une déformation qui ne serre pas les pièces comme prévu. Dans les deux cas, ne jugez pas la fixation uniquement à l’aspect de la tête : contrôlez que les pièces sont jointives et que le rivet s’est formé conformément aux instructions.
Les matériaux compressibles, fragiles ou irréguliers demandent une attention particulière. Le serrage peut écraser une couche souple ou endommager une pièce mince. Une tête large, une contre-plaque ou une autre solution peut être nécessaire selon la conception, mais il faut vérifier que l’option retenue est compatible avec le rivet et les charges. Ne rajoutez pas une pièce de renfort sans la compter dans l’épaisseur totale et sans vérifier son effet sur la plage.
Pour un assemblage porteur, soumis à des efforts élevés, à des vibrations répétées ou à un environnement corrosif, la plage de sertissage ne suffit pas à valider la fixation. Le type de rivet, le diamètre, le nombre de points, la matière et la préparation des pièces doivent être cohérents avec l’application. Faites appel à un professionnel lorsque la défaillance pourrait avoir des conséquences importantes ou que les données nécessaires au dimensionnement ne sont pas disponibles.
Avant chaque pose, reprenez les informations dans le même ordre. Cette vérification évite de sélectionner un rivet qui convient à l’épaisseur, mais pas au trou ou à l’outil. Elle est utile aussi bien pour une pièce unique que pour une série de montages où une erreur de référence pourrait être reproduite.
Si une seule donnée manque, cherchez la documentation de la référence plutôt que de déduire la réponse à partir d’un rivet ressemblant. Pour un assortiment, vérifiez les indications de chaque taille et séparez les références afin d’éviter les confusions. Si l’épaisseur mesurée est variable, choisissez selon les limites réelles de l’empilement et suivez les recommandations du fabricant pour conserver une marge suffisante.
En résumé, les rivets aveugles adaptés à l’épaisseur sont ceux dont la plage correspond à la somme des pièces assemblées, avec un diamètre, un perçage et un outil compatibles. Cette démarche permet de choisir une référence sur des critères vérifiables, au lieu de se fier uniquement à la longueur annoncée ou à l’impression de serrage après la pose.
Additionnez l’épaisseur de toutes les couches traversées et serrées par le rivet, y compris les pièces intermédiaires retenues dans l’assemblage. Comparez ensuite cette somme à la plage indiquée pour la référence exacte.
Non. La longueur est une dimension du rivet, tandis que la plage de sertissage indique l’épaisseur totale qu’il peut maintenir. Consultez la fiche du fabricant pour connaître les deux valeurs.
Il ne faut pas considérer une valeur hors plage comme compatible, même si le rivet entre dans le trou. Choisissez une référence dont la plage correspond à l’empilement réel et demandez conseil en cas de mesure incertaine.
Non. L’outil doit être compatible avec le diamètre et le type de rivet, mais le rivet doit aussi correspondre à l’épaisseur, au trou et aux matériaux. Vérifiez séparément les caractéristiques de l’outil et celles de la référence.
Oui, si elle est traversée et prise dans l’empilement serré par le rivet. Toute couche située entre la tête et la partie formée à l’arrière peut modifier l’épaisseur à comparer à la plage.
