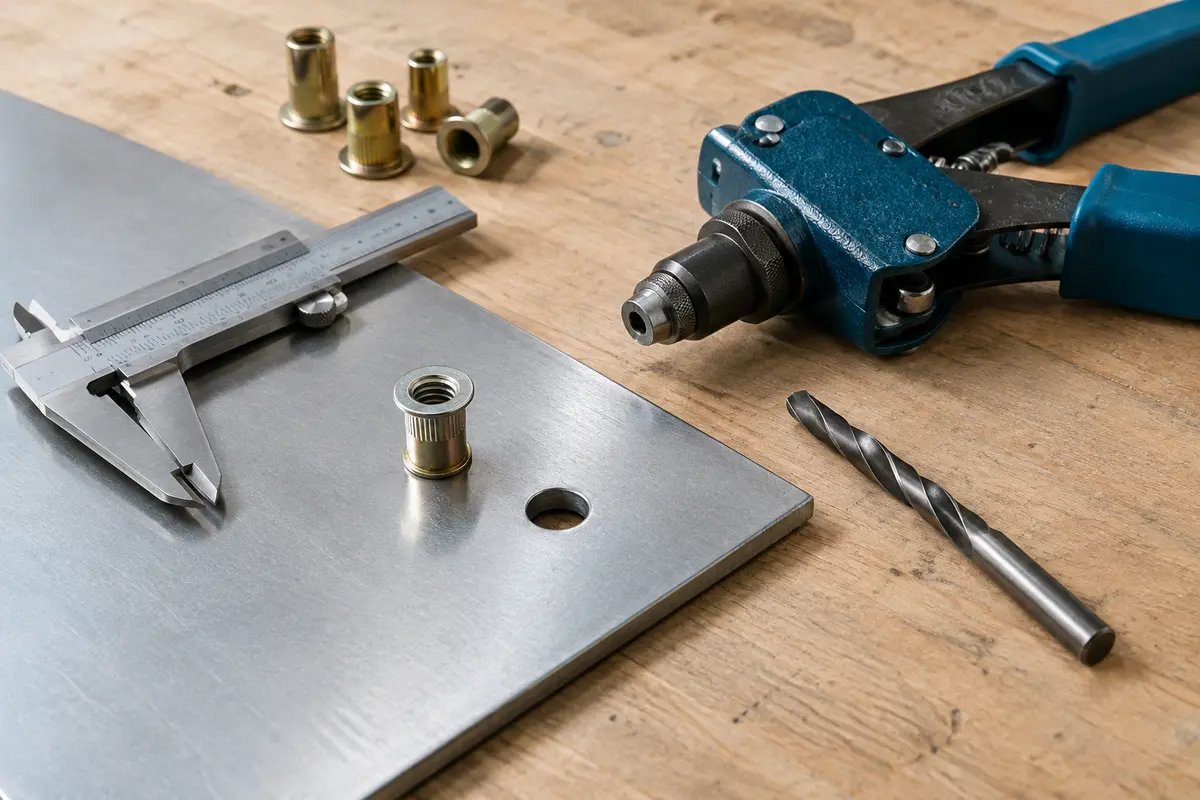

Pour poser un écrou à sertir correctement, trois compatibilités sont essentielles : le diamètre du trou, l’épaisseur de la tôle et les dimensions de l’outil. Voici comment les relever et les comparer à la fiche technique avant le sertissage.
Pour vérifier qu’un écrou à sertir convient à une tôle, comparez les dimensions réelles du support aux données de sa fiche technique : diamètre de perçage requis, plage d’épaisseurs admissibles et compatibilité de l’outil. Le diamètre du filetage, à lui seul, ne permet pas de déterminer la taille du trou ni de confirmer qu’un sertissage sera correct.
Avant de poser un écrou à sertir, relevez donc les caractéristiques de la pièce choisie et celles de la tôle. Cette vérification évite deux défauts fréquents : un insert qui tourne dans un trou trop grand et un sertissage insuffisant ou excessif lorsque l’épaisseur n’est pas adaptée.
La fiche technique de l’écrou à sertir décrit la géométrie de l’insert et les conditions nécessaires à sa pose. La tôle, de son côté, fournit les dimensions et les caractéristiques du support réel. Pour établir la compatibilité, comparez les informations suivantes, sans vous limiter au diamètre du filetage.
Le filetage M5, par exemple, indique la dimension du filetage intérieur, mais ne fixe pas à lui seul le diamètre de perçage. Deux écrous à sertir ayant le même filetage peuvent avoir un corps, une tête ou une forme différente et demander des trous distincts. Relevez donc la référence complète ou consultez la fiche du modèle exact.
Les informations utiles sont généralement regroupées dans un tableau de dimensions ou dans les consignes de pose du fabricant. Si la fiche ne précise pas clairement le diamètre de perçage ou la plage d’épaisseur, ne déduisez pas ces valeurs à partir d’un insert d’apparence similaire. Recherchez une documentation correspondant à la référence exacte ou demandez conseil au fournisseur.
Le diamètre de perçage de l’écrou à sertir est le diamètre du trou préparé dans la tôle pour recevoir le corps de l’insert. Il doit correspondre à la valeur indiquée par le fabricant. Un trou trop étroit peut empêcher l’insertion ou abîmer le corps ; un trou trop large réduit la matière disponible pour retenir l’insert et peut favoriser sa rotation ou son arrachement.
Si le trou existe déjà, mesurez son diamètre avec un instrument adapté, comme un pied à coulisse, en vérifiant plusieurs orientations. Cette précaution aide à repérer un trou ovalisé, déformé ou ébavuré de manière irrégulière. Pour un trou qui n’est pas encore percé, partez de la valeur fabricant et choisissez un foret du diamètre correspondant, en tenant compte de l’état et de la précision de l’outillage.
Ne prenez pas le diamètre extérieur de la tête comme diamètre de perçage. La tête reste en appui sur la face de la tôle ; c’est le corps qui entre dans le trou. De même, ne choisissez pas le foret en vous fondant uniquement sur le diamètre nominal du filetage intérieur. Ces dimensions désignent des parties différentes de l’écrou.
La forme de l’insert compte également. Certains modèles sont conçus pour un trou rond, tandis que d’autres demandent une préparation ou une géométrie particulière. Un corps moleté, par exemple, ne signifie pas qu’il faut augmenter le diamètre du trou pour faciliter l’insertion. Suivez les indications du fabricant concernant le type de trou et sa tolérance.
Après perçage, retirez les bavures qui pourraient empêcher la tête de s’appuyer correctement ou gêner la mise en place. Ébavurez sans agrandir le trou et sans creuser la surface de la tôle. Si le trou est déjà trop grand, décentré ou ovalisé, ne tentez pas de le corriger par un sertissage plus énergique : choisissez une solution adaptée à l’état du support.
Consultez la rubrique dédiée aux écrous à sertir et à leurs caractéristiques pour comparer les informations de dimensions disponibles selon les modèles.
L’épaisseur compatible avec un écrou à sertir correspond à la plage de matière que l’insert peut serrer correctement une fois posé. Cette plage est propre au modèle. La tôle doit se situer entre la limite minimale et la limite maximale indiquées sur la fiche technique. Un écrou dont la plage ne correspond pas à l’épaisseur réelle risque de ne pas former un sertissage fiable.
Mesurez l’épaisseur de la tôle à l’endroit prévu pour la fixation, avec un pied à coulisse si l’accès le permet. Ne vous fiez pas à l’épaisseur annoncée d’une feuille ou d’un panneau si le support a été meulé, plié ou recouvert. Dans le cas d’une surface peinte ou traitée, prenez en compte la configuration réelle de la zone de pose et les consignes du fabricant. Un revêtement ne doit pas être considéré automatiquement comme une épaisseur de tôle utile.
Si l’insert doit traverser plusieurs couches solidaires, déterminez l’épaisseur totale que le corps devra serrer et vérifiez que l’ensemble des couches peut être comprimé comme prévu. Une couche intermédiaire souple, un joint ou un espace entre pièces peut modifier le serrage. La seule addition des épaisseurs nominales ne suffit pas toujours à garantir un assemblage correct.
| Élément à comparer | Information à relever | Risque en cas d’écart |
|---|---|---|
| Tôle et trou | Diamètre prescrit et diamètre réel du perçage | Insert difficile à placer, lâche ou susceptible de tourner |
| Tôle et insert | Épaisseur réelle et plage admissible de l’écrou | Sertissage incomplet ou déformation inadaptée |
| Outil et insert | Filetage du mandrin, embout et capacité de pose | Filetage endommagé ou pose impossible à maîtriser |
Si l’épaisseur se trouve en dehors de la plage indiquée, choisissez un autre modèle plutôt que de tenter de forcer la pose. Pour une tôle très mince, vérifiez aussi que la surface peut supporter l’effort de sertissage et les sollicitations prévues. La matière peut se déformer, se déchirer ou se cintrer, même si les dimensions de l’insert semblent compatibles.
Le choix d’un écrou à sertir pour tôle ne dépend donc pas seulement de la possibilité de l’introduire dans le trou. Il faut que le corps puisse former son appui arrière sans écraser ou déformer le support au‑delà de ce que l’application tolère. Pour un assemblage porteur ou soumis à des efforts importants, faites valider le choix par un professionnel ou par le fabricant.
L’outil doit être compatible avec l’écrou à sertir choisi. Sur une pince manuelle ou un appareil de pose, vérifiez d’abord que le mandrin est adapté au filetage intérieur de l’insert. Un mandrin de diamètre ou de pas incorrect peut s’engager de travers, abîmer le filetage ou empêcher la pose. Ne forcez jamais un écrou sur un mandrin qui ne se visse pas librement.
Contrôlez également le nez de pose ou l’embout installé sur l’outil. Il doit correspondre au format de l’insert et permettre un appui stable sur sa tête. Certains outils disposent de pièces interchangeables ; une compatibilité générale avec les écrous à sertir ne garantit pas que l’embout monté convienne à toutes les dimensions.
La capacité de l’outil, son réglage et sa course doivent aussi être adaptés au modèle et à la matière. Selon l’appareil, la pose est contrôlée par une course, un effort ou une méthode définie par le fabricant. Respectez la notice : un réglage trop important peut déformer l’insert, détériorer le filetage ou marquer la tôle. Un réglage insuffisant peut laisser l’insert mobile.
Vérifiez enfin que l’outil peut être placé dans l’axe du trou et que son encombrement permet d’accéder à la zone de travail. La longueur disponible pour le mandrin et la prise en main deviennent importantes dans un espace confiné. Un outil compatible sur le papier peut être difficile à utiliser si la tôle est proche d’un rebord ou d’un autre élément.
Le sertissage d’un insert fileté repose sur la déformation contrôlée de sa partie arrière. Ce n’est pas le serrage du mandrin qui doit compenser un mauvais choix de dimensions. Pour identifier les différentes familles de pièces et leurs usages, vous pouvez aussi consulter la catégorie rivets et inserts de fixation.
Avant d’installer un écrou à sertir, rassemblez la référence de l’insert, sa fiche technique, l’outil et les instruments de mesure. Préparez la tôle de façon à pouvoir comparer chaque donnée sans improviser pendant le sertissage.
Pour la pose, introduisez l’insert droit dans le trou, puis utilisez l’outil selon sa notice. Maintenez l’outil dans l’axe et évitez les mouvements latéraux qui peuvent ovaliser le perçage ou incliner l’écrou. Une fois le sertissage terminé, retirez l’outil conformément à la procédure prévue, sans tordre le mandrin.
Un essai sur une chute est particulièrement utile lorsque la tôle est fragile, que l’accès est limité ou que vous utilisez un outil réglable. Il ne remplace pas les consignes du fabricant, mais permet de repérer un problème évident de déformation, d’appui ou de réglage avant la pose définitive.
Si vous hésitez entre un insert fileté et un autre type de fixation, les critères d’usage sont expliqués dans cet article sur le choix entre écrou à sertir et rivet aveugle.
Six filetages métriques et 300 pièces pour réaliser des assemblages filetés sur des supports adaptés.
Cinq formats de filetage réunis dans un coffret pour multiplier les possibilités d’assemblage vissé.
Un contrôle visuel et fonctionnel permet de repérer une pose manifestement inadaptée. La tête doit être correctement en appui contre la tôle, sans inclinaison évidente ni espace anormal. La surface autour du trou ne doit pas présenter de déchirure, de pli marqué ou de déformation incompatible avec l’usage prévu.
Vérifiez ensuite que l’insert ne tourne pas dans son logement lors d’une manipulation adaptée à l’application. Si vous contrôlez le filetage avec une vis correspondante, engagez‑la à la main au départ : elle doit se visser sans point dur anormal. N’utilisez pas une vis forcée ou un outil motorisé pour masquer un filetage endommagé ou désaxé.
Un écrou mal posé ne se corrige pas systématiquement en le ressertissant. Une nouvelle action peut agrandir le trou ou endommager davantage la tôle. Si l’insert tourne, si le support est déchiré ou si la tenue de l’assemblage est importante, arrêtez-vous et faites évaluer la réparation. Le choix d’une méthode de remplacement dépend de la géométrie de la pièce, de son accessibilité et des efforts attendus.
La vérification rapide consiste à confirmer trois correspondances sur la fiche de l’écrou à sertir : le diamètre de trou demandé correspond au perçage réel, l’épaisseur de la tôle entre dans la plage admissible et le mandrin, le nez et le réglage de l’outil conviennent à l’insert. Si l’une de ces données manque ou ne correspond pas, ne commencez pas le sertissage.
Gardez à portée de main la référence de l’écrou et la notice de l’outil. Mesurez plutôt que d’estimer, vérifiez l’état du trou et, en cas de doute sur la résistance de la tôle ou la tenue de la fixation, sollicitez un professionnel. Une préparation précise est plus sûre que de chercher à corriger après coup un sertissage lâche ou inadapté.
Non. Le diamètre du filetage intérieur et celui du trou de pose désignent deux dimensions différentes. Relevez le diamètre de perçage indiqué pour la référence exacte de l’écrou à sertir.
Comparez l’épaisseur réelle de la tôle à la plage admissible inscrite sur la fiche technique de l’insert. Si elle est hors de cette plage, choisissez un autre modèle plutôt que de compenser par un sertissage plus énergique.
Ne tentez pas de corriger le défaut en serrant davantage l’outil. Un trou trop grand ou déformé peut empêcher une retenue correcte ; évaluez une solution adaptée à la tôle et à l’application avant de poursuivre.
Vérifiez que le mandrin correspond au filetage de l’écrou et que le nez de pose est adapté à sa géométrie. Respectez aussi la capacité et les réglages préconisés dans la notice de l’outil.
C’est possible si les dimensions et la procédure sont clairement établies, mais un essai sur une chute de même matière et de même épaisseur aide à repérer un problème de réglage ou de déformation. Il est particulièrement pertinent pour une tôle fragile ou un accès difficile.
