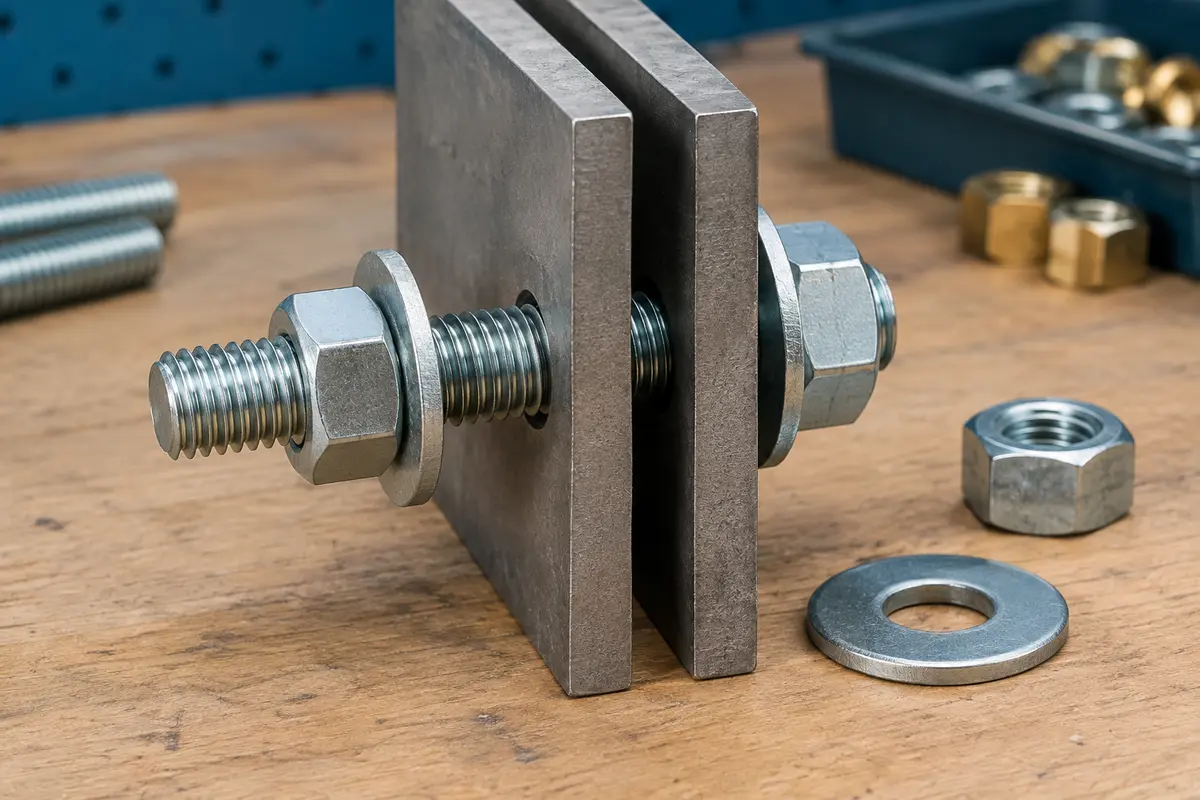

Pour assembler une tige filetée, un écrou et une rondelle, commencez par vérifier que le diamètre, le pas et le profil du filetage correspondent. Le réglage dépend ensuite de l’appui des pièces et d’un engagement correct de l’écrou, sans forcer ni chercher à compenser un mauvais ajustement.
Pour obtenir un assemblage réglable sans jeu excessif, choisissez d’abord une tige filetée et un écrou au filetage compatible, puis placez une rondelle adaptée à la surface d’appui. L’écrou doit se visser régulièrement à la main et maintenir les pièces en contact une fois réglé, sans être engagé de travers ni serré au point d’endommager les composants.
Voici les vérifications à faire avant le montage, le rôle de chaque élément et les signes qui doivent vous conduire à interrompre l’assemblage. Ces repères aident à comparer les composants, mais ne remplacent pas les règles de dimensionnement propres à une structure ou à un ouvrage.
Comparez d’abord le diamètre nominal et le pas. Le diamètre nominal désigne la taille indiquée par une référence comme M6 ou M8. Le pas correspond à la distance entre deux sommets de filet. Pour un filetage métrique, une tige M8 et un écrou M8 ne sont pas nécessairement compatibles si leurs pas diffèrent : un pas fin et un pas courant peuvent exister pour un même diamètre.
Vérifiez aussi le profil et le sens du filetage. Dans un assemblage courant, tige et écrou ont généralement un filetage métrique à droite, mais il existe des filetages particuliers, notamment à gauche. Ne déduisez donc pas la compatibilité du seul aspect des pièces. L’inscription sur l’emballage ou la fiche technique est le premier repère ; en cas de doute, mesurez le diamètre et le pas avec un outil adapté. Un guide sur la mesure du diamètre et du pas d’un filetage métrique détaille cette vérification.
| Repère | À comparer | Pourquoi c’est important |
|---|---|---|
| Diamètre nominal | La désignation de la tige et celle de l’écrou, par exemple M8 avec M8 | Un diamètre différent empêche un montage correct ou crée du jeu. |
| Pas | La distance entre les filets, indiquée sur la documentation ou mesurée | Des pas différents ne s’engrènent pas correctement, même si le diamètre paraît identique. |
| Profil et sens | La forme du filet et le sens de vissage | Un profil ou un sens différent rend l’assemblage incompatible. |
| Matière et finition | Acier, inox, revêtement et environnement d’utilisation | La compatibilité des matériaux aide à limiter corrosion et dégradation. |
Les désignations métriques courantes donnent un bon point de départ, mais ne suffisent pas à identifier toutes les variantes. Une référence précise, une étiquette ou une mesure reste préférable lorsque l’assemblage doit être fiable. Pour explorer les formats disponibles, consultez la catégorie des tiges filetées.
Réalisez des assemblages ajustables avec cinq tiges en inox entièrement filetées et dix écrous à embase.
Dix tiges filetées galvanisées avec écrous et rondelles pour composer des assemblages ajustables selon vos projets.
Choisissez un écrou dont le diamètre, le pas, le profil et le sens de filetage correspondent exactement à la tige. La forme hexagonale est répandue et permet le serrage avec une clé adaptée. D’autres formes répondent à des contraintes d’accès, de finition ou de maintien. La hauteur de l’écrou et la longueur de filetage disponible doivent aussi permettre l’engagement prévu pour votre application.
La matière et la protection de surface comptent également. Un écrou en acier zingué et une tige en acier galvanisé peuvent convenir dans certains assemblages, mais un environnement humide, extérieur ou corrosif appelle une vérification plus attentive. Évitez de mélanger des composants dont les matériaux ou revêtements sont susceptibles de favoriser la corrosion. Le choix ne se limite donc pas à « la bonne taille » : contrôlez les indications du fabricant et le contexte d’emploi.
Un écrou frein, doté d’un dispositif de blocage, peut être utile lorsque le montage doit mieux résister au desserrage. Un contre-écrou constitue une autre solution selon la configuration. Ces options ne corrigent cependant ni un filetage mal assorti, ni un appui incorrect, ni un dimensionnement inadapté. Retrouvez les principales formes dans la rubrique consacrée aux écrous de boulonnerie.
Avant de serrer avec une clé, engagez l’écrou à la main sur plusieurs rotations, sans résistance anormale. Il doit avancer régulièrement. S’il accroche dès le départ, s’incline ou tourne difficilement, retirez‑le et contrôlez l’alignement ainsi que la compatibilité. Ne cherchez jamais à faire prendre le filet en forçant avec un outil : vous risquez d’abîmer les filets de la tige et de l’écrou.
Un assortiment de 200 écrous hexagonaux à insert nylon pour limiter le desserrage des assemblages.
Un freinage par insert nylon pour limiter le desserrage de vos assemblages face aux vibrations du quotidien.
La rondelle se place généralement entre l’écrou et la pièce à serrer. Une rondelle plate adaptée offre une surface d’appui plus large que l’écrou seul. Elle peut ainsi aider à répartir l’effort sur la pièce et à protéger sa surface, en particulier si celle‑ci est sensible ou si l’appui direct serait trop concentré. Elle peut aussi faciliter le réglage en offrant une face d’appui régulière.
Pour choisir une rondelle de boulonnerie, vérifiez son diamètre intérieur, son diamètre extérieur, son épaisseur et sa matière. Le trou doit laisser passer la tige sans coincer, tout en restant cohérent avec l’assemblage. Le diamètre extérieur doit convenir à la surface disponible et à l’appui recherché. Une rondelle trop petite, trop fine ou déformée peut ne pas remplir le rôle attendu ; une rondelle trop grande peut gêner les pièces voisines ou ne pas reposer à plat.
La rondelle ne sert pas à rattraper un filetage incompatible, à compenser un trou mal positionné ou à remplacer une pièce d’appui prévue par la conception. Elle ne garantit pas non plus, à elle seule, l’absence de desserrage. Les rondelles frein ou d’autres dispositifs de blocage répondent à des usages spécifiques : suivez les préconisations du fabricant plutôt que de considérer qu’une rondelle quelconque suffit contre les vibrations.
Examinez la surface avant montage. Elle doit être propre, stable et suffisamment plane pour que la rondelle porte correctement. Si elle bascule, s’enfonce dans le matériau ou recouvre mal la zone d’appui, arrêtez-vous et vérifiez que la pièce choisie convient. Vous pouvez comparer les formes et dimensions dans la catégorie des rondelles de boulonnerie.
Neuf tailles en acier inoxydable, rangées par compartiment pour retrouver vite la rondelle adaptée à vos assemblages.
Une portée large pour vos fixations M4, avec l’inox A2 adapté aux assemblages en intérieur et en extérieur.
Préparez les pièces avant le montage : vérifiez leur position, l’alignement des trous et la longueur de tige disponible. Éliminez les saletés et contrôlez que les extrémités filetées ne sont ni écrasées ni fortement abîmées. Présentez la tige sans la mettre en contrainte latérale. La rondelle se place du côté où l’écrou exerce son appui, sauf disposition particulière prévue par le fabricant ou la conception de l’assemblage.
Le réglage s’effectue en modifiant la position de l’écrou le long de la tige. Cela permet, par exemple, de rapprocher ou d’écarter deux éléments avant le serrage final, si la conception le prévoit. Il ne faut pas confondre réglage et liberté de mouvement : une fois l’assemblage immobilisé, un jeu entre les pièces peut signaler un contact incomplet, une rondelle mal placée ou une géométrie qui ne convient pas.
Si vous avez besoin de conserver une position réglable tout en limitant le desserrage, le montage peut nécessiter un dispositif de blocage adapté, comme un écrou frein ou un contre-écrou. La solution dépend de la fréquence des réglages, des vibrations et de l’accès disponible. La rondelle seule ne bloque pas nécessairement l’écrou. Pour ne pas déformer les pièces, n’augmentez pas le serrage dans le seul but de supprimer un jeu qui provient d’un mauvais ajustement.
L’engagement correspond à la longueur de filetage sur laquelle les filets de l’écrou et de la tige sont effectivement en prise. Il doit être suffisant pour l’usage prévu, mais il n’existe pas de règle universelle permettant de fixer un nombre de tours valable pour tous les assemblages. La matière, le diamètre, la classe des composants, la charge et les prescriptions de conception influent sur ce qui est requis. Pour une application porteuse ou réglementée, appliquez les spécifications du fabricant ou demandez conseil à un professionnel.
Lors du contrôle, observez l’entrée de l’écrou et la portion de tige qui dépasse. L’écrou doit être vissé droit, sans filet croisé. Vérifiez aussi qu’il reste assez de filetage engagé après le réglage et que l’écrou n’est pas arrivé en butée contre une zone non filetée, une épaule ou l’extrémité de la tige. Selon le montage, un dépassement de filets peut être visible, mais son aspect seul ne permet pas de certifier la capacité de l’assemblage.
Ne confondez pas une prise mécanique correcte avec un écrou simplement posé au bord de la tige. Si une partie du filetage est endommagée, si l’écrou s’arrête avant d’atteindre l’appui ou si la longueur disponible change après réglage, vérifiez la longueur de tige et la position des pièces. Lorsque l’extrémité doit être coupée, il faut préserver le filet afin que l’écrou puisse être engagé ensuite sans accrocher ; une coupe mal préparée peut rendre le montage difficile.
Enfin, contrôlez le contact entre la rondelle et la pièce, ainsi que le maintien des éléments après serrage. Si une vérification en service est prévue par le fabricant ou le responsable de l’ouvrage, suivez la procédure indiquée. Ne resserrez pas au hasard un assemblage dont vous ignorez les exigences, notamment s’il est soumis à une charge importante ou à des vibrations.
La première erreur consiste à se fier au diamètre indiqué sans vérifier le pas. Un écrou peut sembler s’amorcer sur une tige incompatible, puis bloquer, forcer ou abîmer les filets. Il faut aussi éviter de mélanger des références métriques et impériales, ou des filetages de sens différent. Si vous ne pouvez pas identifier les composants avec certitude, ne tentez pas de les assembler par la force.
Autre erreur : serrer un écrou de travers. Le filet croisé peut endommager les deux pièces dès les premiers tours. Dévissez dès que vous sentez une résistance inhabituelle, puis recommencez dans l’axe. Si le défaut persiste, inspectez les extrémités et remplacez les pièces endommagées plutôt que de poursuivre le montage.
Un jeu peut venir d’un trou trop large, de pièces mal alignées, d’une rondelle inadaptée ou d’un réglage insuffisant. Il peut aussi être prévu par le fonctionnement de certains montages. Identifiez son origine avant de modifier la position de l’écrou. Ajouter des rondelles ou serrer davantage sans comprendre le problème risque de masquer un défaut plutôt que de le résoudre.
Ce guide explique comment vérifier la compatibilité des composants et effectuer un montage contrôlable. Il ne détermine ni le diamètre de tige requis, ni la classe de résistance, ni la longueur d’engagement nécessaire pour reprendre une charge. Ces choix dépendent notamment des efforts, de la géométrie, du matériau support, de la longueur libre de la tige et des conditions d’utilisation. Ils doivent être établis à partir des règles propres à l’ouvrage, des documents techniques et, si nécessaire, de l’avis d’un professionnel.
Demandez une vérification qualifiée si l’assemblage est porteur, s’il contribue à la sécurité de personnes, s’il est exposé à des vibrations importantes ou s’il doit répondre à des exigences réglementaires. Le choix de la matière mérite aussi une attention particulière en extérieur ou en milieu humide : la corrosion peut affecter la tige, l’écrou, la rondelle et leur contact. Une apparente compatibilité de dimensions ne garantit pas à elle seule la durabilité.
Avant de mettre l’assemblage en service, confirmez que les composants correspondent aux spécifications, que l’écrou a été engagé correctement et que les pièces portent comme prévu. Si le réglage doit rester accessible, prévoyez une configuration qui permet de le contrôler sans compromettre le maintien. En cas de doute sur le jeu acceptable ou le serrage final, n’improvisez pas de valeur : référez-vous à la documentation de l’équipement ou à la personne responsable de sa conception.
Non. Le pas, le profil et le sens du filetage doivent également correspondre. Deux pièces de même diamètre peuvent avoir des pas différents et ne pas s’engrener correctement.
Elle se place généralement entre l’écrou et la pièce sur laquelle l’écrou prend appui. Vérifiez qu’elle repose à plat et que ses dimensions conviennent à la tige et à la surface.
Pas nécessairement. Une rondelle plate sert surtout à offrir une surface d’appui et à protéger la pièce ; un dispositif de blocage peut être nécessaire selon les vibrations et l’usage.
Il n’existe pas de nombre de tours universel valable pour chaque montage. Respectez les spécifications applicables, vérifiez que l’écrou est engagé droit et demandez un avis professionnel pour un assemblage porteur ou critique.
Arrêtez, retirez l’écrou et vérifiez l’alignement, le diamètre, le pas et l’état des filets. Ne forcez pas avec une clé, car vous pourriez endommager la tige et l’écrou.
