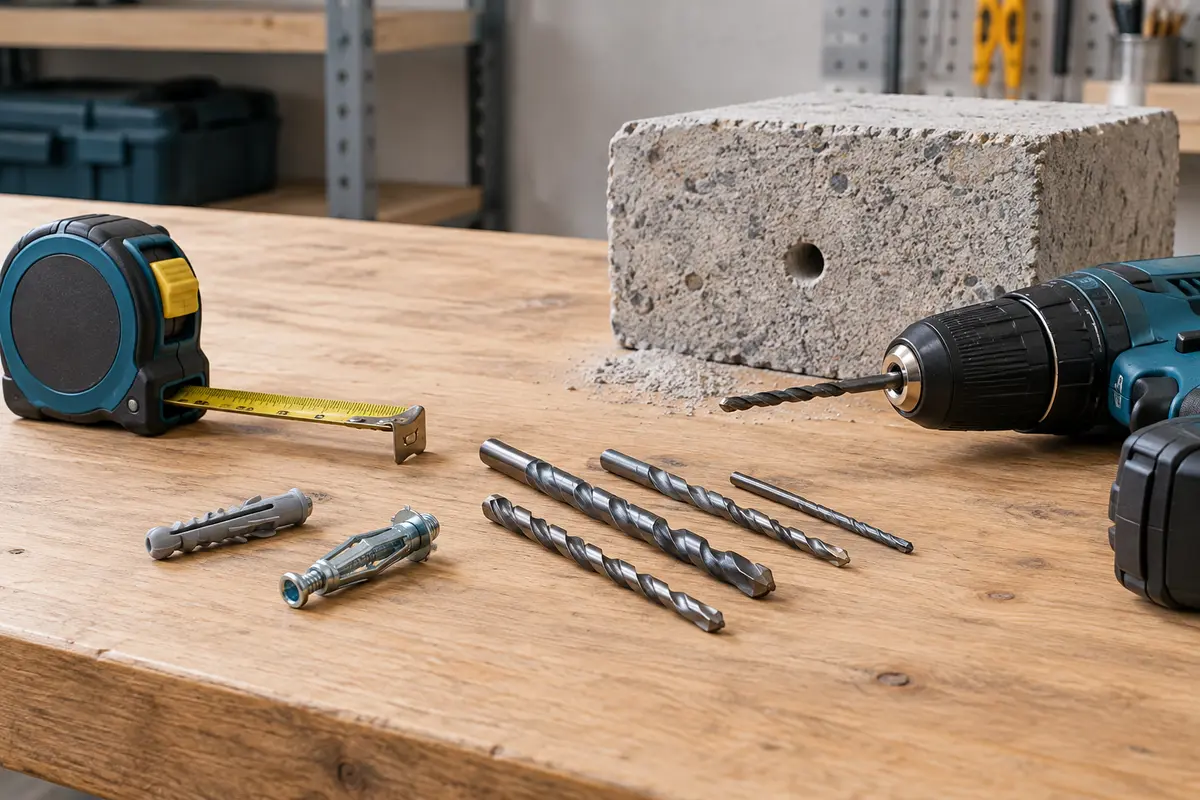

Le diamètre du foret et la profondeur du trou ne se choisissent pas au jugé : la notice de la cheville donne les repères à suivre. Voici comment les lire, déterminer la longueur adaptée et distinguer ces dimensions du choix d’une cheville selon le matériau du mur.
Pour déterminer la profondeur de perçage pour une cheville, son diamètre et sa longueur, partez des indications du fabricant, puis vérifiez qu’elles correspondent à la cheville choisie et au support. Ces cotes définissent la préparation du trou et la mise en place de la fixation ; elles ne suffisent pas, à elles seules, à décider si le modèle convient à votre mur.
La méthode consiste donc à identifier la référence exacte, lire sa notice, puis percer au bon diamètre et à la profondeur prescrite. Le choix de la cheville selon la nature du mur constitue une étape distincte, à effectuer avant la pose.
Repérez d’abord la référence précise de la cheville sur son emballage ou sa fiche technique. Deux modèles de même diamètre apparent peuvent avoir des longueurs, des formes et des conditions de pose différentes. Les recommandations générales ne remplacent donc pas les instructions propres au produit.
La documentation peut indiquer le diamètre nominal de perçage, la profondeur minimale du trou, la longueur de la cheville et, selon le système, le diamètre ou la longueur de la vis compatible. Ces valeurs ne désignent pas la même chose. Le diamètre du foret correspond au trou à réaliser, tandis que la longueur de cheville décrit la pièce à insérer.
| Indication | À quoi elle correspond | À vérifier |
|---|---|---|
| Diamètre de perçage | Diamètre nominal du foret et du trou demandé | Le diamètre prescrit pour la référence exacte |
| Profondeur de perçage | Profondeur minimale ou recommandée du trou | Le point de départ de la mesure et l’éventuelle marge prévue |
| Longueur de cheville | Longueur totale de la cheville, parfois avec collerette | La partie qui entre réellement dans le support |
| Vis compatible | Diamètre et parfois plage de longueur de la vis | La référence ou les limites indiquées par le fabricant |
Une mention de type « 8 × 40 » associe souvent un diamètre et une longueur, mais ne vous fiez pas à cette seule présentation : l’ordre et la convention doivent être confirmés sur l’emballage ou la notice. Si une cote manque ou reste ambiguë, consultez la fiche technique de la référence exacte au lieu de déduire une valeur à partir d’un modèle voisin.
Utilisez le diamètre de foret indiqué par le fabricant pour le modèle retenu. Il s’agit du diamètre nominal du trou destiné à recevoir la cheville. Ne choisissez pas le foret en fonction de la vis seule : c’est la cheville qui détermine le perçage dans le mur, tandis que la vis doit être compatible avec cette cheville.
Le foret doit être adapté au matériau et au mode de perçage autorisé. Une mèche pour maçonnerie ne s’emploie pas comme une mèche pour bois ou métal. Dans un matériau creux ou fragile, un mode de percussion peut abîmer les parois internes ; vérifiez les consignes du fabricant de la cheville et celles de l’outil. Pour un mur carrelé, le perçage du revêtement demande aussi une mèche et une méthode appropriées, sans percussion tant que le carrelage n’est pas traversé si les recommandations de l’outil le préconisent.
Un trou trop étroit peut empêcher l’insertion complète de la cheville ou endommager celle‑ci. Un trou trop large peut au contraire réduire son maintien. Si le foret est usé, voilé ou émoussé, il risque de produire un trou irrégulier, même si son diamètre inscrit correspond à la cote demandée. Contrôlez son état et utilisez un guide de profondeur lorsque la précision est importante.
Les chevilles nylon constituent une famille de produits, pas une cote de perçage universelle. Les dimensions de la fixation murale doivent être relevées pour le modèle concerné. Pour savoir si cette famille convient à votre mur, examinez séparément la nature du support et la charge à reprendre.
Une cheville polyvalente pour matériaux pleins, creux et panneaux, avec pose guidée et sachet refermable de 240 pièces.
Quatre segments pour adapter l’expansion aux supports pleins ou creux et stabiliser la pose.
La profondeur à percer est celle donnée par le fabricant, qui peut être formulée comme une valeur minimale ou une valeur recommandée. Ne la confondez pas automatiquement avec la longueur de la cheville. Le trou peut devoir être plus profond afin de laisser une réserve au fond, notamment pour la poussière de perçage, mais l’importance de cette réserve dépend du système : suivez la cote indiquée plutôt que d’appliquer une marge identique à toutes les chevilles.
Vérifiez aussi depuis quelle surface la profondeur se mesure. En règle générale, le repère correspond à la surface du support au niveau où la cheville s’appuie. Si un revêtement, une pièce à fixer ou une entretoise modifie ce point, la longueur traversant l’ensemble n’est pas forcément la profondeur à percer dans le matériau porteur. La notice du produit et la configuration réelle de la fixation permettent de distinguer ces mesures.
Pour reproduire la cote, réglez la butée de profondeur de la perceuse lorsqu’elle est disponible. À défaut, vous pouvez matérialiser la profondeur voulue sur le foret avec un repère visible, en tenant compte de la façon dont la notice définit le fond du trou. Cette méthode aide à ne pas percer plus loin que nécessaire, mais elle ne remplace pas la vérification du résultat.
Si la cheville bute avant d’être à la position prévue, ne la frappez pas immédiatement. Le trou peut être trop court, obstrué par des débris ou inadapté au modèle. Retirez la cheville si cela peut se faire sans détériorer le support, contrôlez la cavité et corrigez‑la conformément aux consignes du fabricant.
La longueur de cheville se choisit à partir de la référence validée pour le support, et non par une règle isolée du type « plus long est toujours mieux ». Une cheville doit pouvoir être insérée comme prévu et travailler dans la zone de matériau pour laquelle elle a été conçue. Une longueur excessive peut imposer un perçage inutilement profond ou rencontrer une cavité, une cloison arrière ou un obstacle ; une longueur insuffisante peut ne pas offrir l’ancrage prescrit.
Si une pièce est fixée entre la tête de vis et le mur, prenez également en compte son épaisseur pour choisir la vis. Il faut distinguer trois éléments : la longueur de cheville, la partie de la vis qui traverse l’objet et l’engagement de la vis dans la cheville. La notice précise généralement les diamètres compatibles et peut indiquer une longueur de vis ou une plage d’utilisation. N’improvisez pas une combinaison si la vis ne s’engage pas correctement ou si elle arrive en butée.
Dans un mur revêtu, mesurez l’épaisseur des couches qui se trouvent devant le matériau porteur. Une cheville prévue pour une pose dans la maçonnerie ne doit pas être considérée comme ancrée dans le support si elle reste principalement dans un enduit ou un revêtement non porteur. Lorsque la distance entre la surface et le matériau porteur est importante, recherchez un modèle et une méthode expressément prévus pour cette configuration.
Pour choisir la longueur de cheville pour votre mur, confrontez donc les données du produit à l’épaisseur disponible et à la configuration de l’objet à fixer. Si la notice ne précise pas clairement si la longueur inclut la collerette, ou si l’épaisseur du revêtement change le montage, demandez conseil au fabricant ou à un professionnel avant de percer.
Oui, mais il faut distinguer deux décisions. D’abord, déterminez quelle cheville est adaptée au matériau : béton, brique pleine, brique creuse, béton cellulaire, plaque de plâtre ou autre support. Ensuite, une fois le modèle choisi, appliquez ses cotes de perçage. Les dimensions à respecter sont liées à la cheville sélectionnée ; elles ne permettent pas, à elles seules, de déterminer la cheville adaptée au mur.
La nature du support influence notamment le mode d’ancrage, la manière de percer et les limites d’usage. Une cheville conçue pour un matériau plein ne remplace pas nécessairement une fixation prévue pour une paroi creuse. Dans une plaque de plâtre, par exemple, le type de cheville dépend aussi de l’épaisseur de la plaque, de la présence d’un montant et de la charge. Pour comparer ces critères, consultez les chevilles pour plaques de plâtre et leurs conditions d’emploi, sans en déduire une compatibilité générale avec toutes les cloisons.
Si le matériau est inconnu, friable, fissuré ou constitué de plusieurs couches, identifiez‑le avant de percer. Une vérification visuelle du trou ou de la zone, lorsqu’elle est possible sans risque, peut aider, mais ne garantit pas à elle seule la capacité de la fixation. Pour une charge importante, un élément en hauteur, une fixation sollicitée ou un doute sur la structure, faites évaluer le support par un professionnel.
Avant de percer, préparez le montage complet : cheville, vis, pièce à fixer et outil. Assurez-vous que la référence correspond au matériau et que le foret possède le diamètre demandé. Repérez les conduites et câbles susceptibles de passer dans la zone. Si leur emplacement est incertain, ne percez pas à l’aveugle ; utilisez un détecteur adapté ou faites vérifier la zone.
Une pose de cheville correcte dépend autant de la qualité du trou que de l’adéquation du système au support. Si la cheville tourne dans le trou, ne compensez pas automatiquement avec une vis plus grosse ou en bourrant la cavité. Le diamètre peut être incorrect, le matériau abîmé ou la cheville mal choisie. Interrompez le montage et déterminez la cause avant de reprendre.
Une cheville bi‑matière pour plaques creuses, avec vis réajustable et pose rapide à la visseuse.
Fixez sur plaques de plâtre et cloisons creuses avec des chevilles métalliques livrées avec foret et embout PH2.
La première erreur consiste à confondre le diamètre de la vis avec celui du foret. Une autre consiste à prendre la longueur de la cheville pour la profondeur exacte du trou. Ces mesures sont distinctes : relevez chacune dans la documentation et vérifiez si la valeur est minimale ou indicative. Évitez également de reprendre les cotes d’une cheville d’apparence similaire sans confirmer qu’il s’agit de la même référence.
Ne percez pas sans tenir compte de l’épaisseur de l’objet, du revêtement mural et du matériau porteur. Une longue vis ne corrige pas un ancrage inadapté, pas plus qu’un trou plus profond ne rend une cheville compatible avec un support creux. Dans le cas d’un scellement chimique, d’une paroi creuse ou d’une fixation soumise à un effort important, les consignes de pose sont propres au système et peuvent prévoir des accessoires, un tamis ou une préparation particulière.
Enfin, ne poursuivez pas si le foret rencontre un obstacle inattendu, si le matériau s’effrite fortement ou si vous découvrez une fissure. Vérifiez la cause avant toute reprise. Pour une fixation de garde-corps, d’élément suspendu lourd ou de pièce participant à la sécurité d’un ouvrage, les seules dimensions du perçage ne suffisent pas à valider le montage : le dimensionnement et le support doivent être examinés par une personne compétente.
En pratique, retenez une séquence simple : identifier le mur, choisir une cheville conçue pour ce support, lire la notice, puis reporter le diamètre et la profondeur de perçage. La longueur de cheville et la vis se vérifient ensuite avec la configuration réelle de la fixation. Cette démarche limite les erreurs de cote sans confondre les instructions de pose avec le choix technique de l’ancrage.
Pas nécessairement. Le fabricant peut demander un trou plus profond que la longueur de la cheville, notamment pour tenir compte de la poussière ou du montage. Suivez la profondeur indiquée pour la référence exacte.
Relevez le diamètre de perçage sur l’emballage ou la fiche technique de la cheville. Ne le déduisez pas du diamètre de la vis, car les deux cotes désignent des éléments différents.
Oui. Il faut d’abord identifier le matériau du mur et sélectionner une cheville conçue pour ce support. Vous pouvez ensuite appliquer les dimensions de perçage propres à cette référence.
Ne la forcez pas et ne l’élargissez pas au hasard. Vérifiez le diamètre du foret, la profondeur, la présence de poussière et les consignes de pose, puis contrôlez que la cheville correspond bien au matériau.
Non. La vis traverse aussi la pièce à fixer, et sa longueur doit permettre l’engagement prévu dans la cheville sans arriver en butée. Vérifiez les dimensions compatibles indiquées par le fabricant.
